Schneider Industrie- Aktivkohlefilter Typ FV 25 (G1/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 25 (G1/4) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 25 (G1/4): Durchflussleistung max (l/min) *414Durchflussleistung max (m3/h) *25Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungHandablassGewicht (kg)0,25GehäusegrößeF2Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 32E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar
Filterelement zu Feinsfilter Typ FG 85
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
85
(m³/h)/bar
Volumenstrom
1416
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
15
%
Schneider-Filtereinheit 2-fach WE 2-fach 1/4 W DGKD226026
Bestehend aus Filterdruckminderer und Nebelöler
Komplett montiert
Regelbereich 0-12 bar
Halbautomatische Entwässerung
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Die technischen Daten entsprechen denen der Einzelgeräte
Wartungseinheit
Technische Daten
Anschlussgewinde
G 1/4"i
Sofort verfügbar

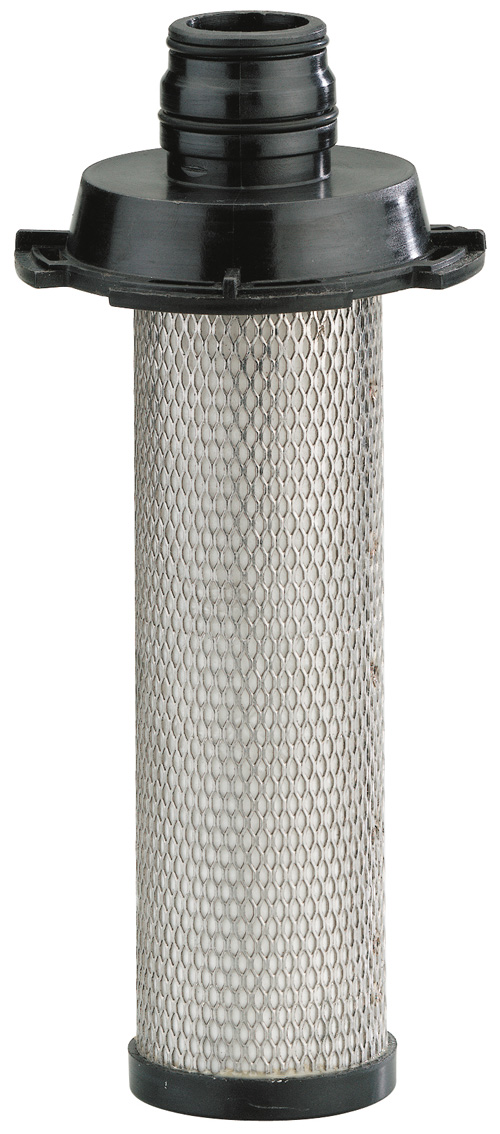

Aktivkohlefilter AF-DAP 6 DGKD640720
Serienmäßig mit Filterelement AP
Zur Abscheidung von Öldämpfen, Geruchs- und Geschmacksstoffen
Druckluft-Qualität und Verwendung nur in Verbindung mit einem vorgeschaltetem Feinstfilter
Restölgehalt Klasse 1: 0,008 mg/m³
Technische Daten
Volumenstrom
700 l/min
Luftanschluss
R 3/8"i
Gewicht
0,6 kg
Abmessungen
200x70 mm
Sofort verfügbar
20
%
Schneider Industrie- Feinfilter Typ FG 25 (G1/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 25 (G1/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 25 (G1/4): Durchflussleistung max (l/min) *414Durchflussleistung max (m3/h) *25Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeF2Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%
Schneider-Kältetrockner DK 1200 SMART 4102005952
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 350 SMART - DK 1825 SMART
Optionales Zubehör 1 - DK350 - DK1825 mit optionalem Bypass
Optionales Zubehör 2 - DK350 - DK1825 mit optionaler Filtereinheit
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation - durch geringe Aufstellmaße
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Optionale Installation von Filterelementen
VorfilterVF-DVP 10
FeinstfilterFF-DVP 10
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
1200 l/min
Druckverlust
0,25 bar
Gewicht
25 kg
Abmessungen (BxTxH)
350x493x450 mm
Luftabgang
G 3/4"a
Leistungsaufnahme
0,27 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Sofort verfügbar
Schneider-Vorfilter VF-DVP 30 DGKD640703
Zur Abscheidung von Kondensat und festen Verunreinigungen mit Partikel bis 15 µm bei der Verwendung vor einem Drucklufttrockner. Druckluftqualität nach ISO 8573.1
Serienmäßig mit Filterelement VP und automatischem Kondensatableiter mit Schwimmerventil
Verwendung vor einem Drucklufttrockner
Partikelgröße Klasse 4: <15 µm
Partikeldichte Klasse 3: <5 mg/m³
Restölgehalt Klasse 4: <5 mg/m³
Technische Daten
Volumenstrom
3000 l/min
Luftanschluss
R 3/4"i
Gewicht
2 kg
Abmessungen
300x125 mm
Sofort verfügbar
15
%
Schneider-Filtereinheit 2-fach WE 2-fach 3/4 W DGKD458405
Bestehend aus Filterdruckminderer und Nebelöler
Komplett montiert
Regelbereich 0-12 bar
Halbautomatische Entwässerung
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Die technischen Daten entsprechen denen der Einzelgeräte
Wartungseinheit
Technische Daten
Anschlussgewinde
G 3/4"i
Sofort verfügbar
Sofort verfügbar
20
%
Sofort verfügbar

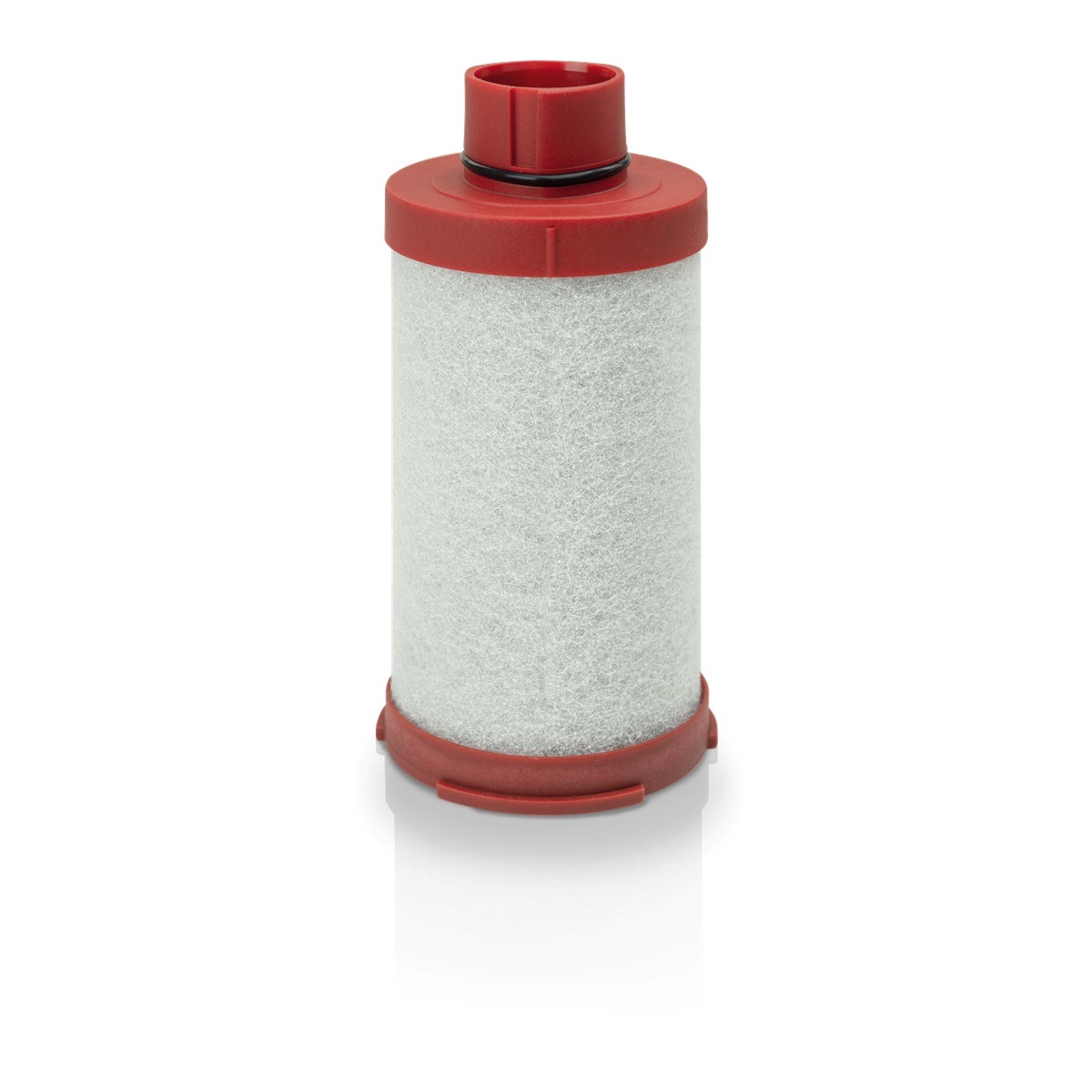

Filterelement zu Feinsfilter Typ FG 119
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
119
(m³/h)/bar
Volumenstrom
1986
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
15
%
Schneider-Nebelöler N 1/2 W DGKD423001
Gleichmäßige Ölzufuhr durch Feinregulierung
Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung
Als Aufbereitungsstufe nach dem Filterdruckminderer
Durch kompakte Baumaße überall integrierbar
Inklusive Anschlussmaterial
Technische Daten
Anschlussgewinde
G 1/2"i
Maß A
60 mm
Maß B
195 mm
Maß D
60 mm
Maß E
46 mm
Ölbehälter-Volumen
150 cm³
Maß C
60 mm
Sofort verfügbar
Schneider-Vorfilter VF-DVP 15 DGKD640702
Zur Abscheidung von Kondensat und festen Verunreinigungen mit Partikel bis 15 µm bei der Verwendung vor einem Drucklufttrockner. Druckluftqualität nach ISO 8573.1
Serienmäßig mit Filterelement VP und automatischem Kondensatableiter mit Schwimmerventil
Verwendung vor einem Drucklufttrockner
Partikelgröße Klasse 4: <15 µm
Partikeldichte Klasse 3: <5 mg/m³
Restölgehalt Klasse 4: <5 mg/m³
Technische Daten
Volumenstrom
1900 l/min
Luftanschluss
R 1/2"i
Gewicht
1,2 kg
Abmessungen
295x105 mm
Sofort verfügbar
15
%
Schneider-Druckminderer DM 3/4 W DGKD502002
Entlüftungsfunktion für genaues und schnelles Regeln
Hohe Funktionssicherheit durch Druckregulierung mit Kolben
Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert
Einstellknopf arretierbar
Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer
Regelbereich 0-12 bar
Serienmäßig mit Manometer
Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln
Technische Daten
Anschlussgewinde
G 3/4"i
Maß A
80 mm
Maß B
184 mm
Maß D
80 mm
Maß E
66 mm
Anschluss Manometer
G 1/4"i
Maß C
80 mm
Sofort verfügbar
25
%
Doppelnippel DNL-MS-R1/4a x R1/4a DGKE030052
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Sofort verfügbar
20
%
Schneider Wasserabscheider Typ WS 42 (G1/4)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 42 (G1/4) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 42 (G1/4): Durchflussleistung max (l/min) *702Durchflussleistung max (m3/h) *42Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,6GehäusegrößeW3Maße (mm)Zeichnung siehe Foto obenA= 70B= 24C= 231D= 28E= 70* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
15
%
Schneider-Filter-Wasserabscheider FWA 3/4 W DGKD521002
Maximale Abscheidung von Schmutzpartikeln und Kondensat durch zentrifugale Beschleunigung der Druckluft
Zweistufig mechanisch wirkender Filter mit 20 µm
Als Reinigungsstufe vor dem Druckminderer
Geringer Druckabfall
Halbautomatische Entwässerung
Technische Daten
Anschlussgewinde
G 3/4"i
Maß A
80 mm
Maß B
235 mm
Maß D
80 mm
Maß E
66 mm
Kond.beh.Volumen
170 cm³
Maß C
80 mm
Sofort verfügbar
Filterelement zu Feinsfilter Typ FG 765
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
765
(m³/h)/bar
Volumenstrom
12750
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
