Lieferzeit anfragen
30
%
Kältetrockner Schneider DK 12000 SMART FC (E12) 4102005638
Beschreibung:
Ihre Vorteile:
Wärmetauscher mit großdimensionierten Strömungsquerschnitten für konstant niedrigen Druckverlust
Idealer Schutz der Druckluft-Leitung vor Korrosion durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation durch geringe Aufstellmaße
Beste Betriebssicherheit und optimale Arbeitsergebnisse durch permanent auf 3 °C Drucktaupunkt getrocknete Luft
Einfache Steuerung – eine Steuerung für alle Schneider Kältetrockner
Energiesparende Wärmeübertragung: Vorkühlung der eintretenden warmen Druckluft durch austretende kalte Luft im Luft/Luft-Wärmetauscher
Technische Daten:
Volumenstrom bei 3°C
12.000 l/min
Leistungsaufnahme
1,98 kW
Druckverlust
0,23 bar
Spannung
400 V
Gewicht
158 kg
Kältemittel
R410a
Luftabgang
2"i
Abmessungen (BxTxH)
805x1070x962 mm
TIPP: Schützen Sie Ihren Kältetrockner durch einen Vorfilter vor Verschmutzung. Feststoffpartikel können die Plattentauscher zusetzen
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Lieferzeit anfragen
30
%
Kältetrockner Schneider DK 15000 SMART FC (E13) 4102005639
Beschreibung:
Ihre Vorteile:
Wärmetauscher mit großdimensionierten Strömungsquerschnitten für konstant niedrigen Druckverlust
Idealer Schutz der Druckluft-Leitung vor Korrosion durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation durch geringe Aufstellmaße
Beste Betriebssicherheit und optimale Arbeitsergebnisse durch permanent auf 3 °C Drucktaupunkt getrocknete Luft
Einfache Steuerung – eine Steuerung für alle Schneider Kältetrockner
Energiesparende Wärmeübertragung: Vorkühlung der eintretenden warmen Druckluft durch austretende kalte Luft im Luft/Luft-Wärmetauscher
Technische Daten:
Volumenstrom bei 3°C
15.000 l/min
Leistungsaufnahme
2,01 kW
Druckverlust
0,18 bar
Spannung
400 V
Gewicht
165 kg
Kältemittel
R410a
Luftabgang
2 1/2"i
Abmessungen (BxTxH)
805x1070x962 mm
TIPP: Schützen Sie Ihren Kältetrockner durch einen Vorfilter vor Verschmutzung. Feststoffpartikel können die Plattentauscher zusetzen
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Lieferzeit anfragen
30
%
Schneider-Kältetrockner DK 10000 SMART FC (E11) 4102005637
Beschreibung:
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART FC
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
10000 l/min
Druckverlust
0,16 bar
Gewicht
145 kg
Abmessungen (BxTxH)
805x1070x962 mm
Luftabgang
G 2"i
Lieferzeit anfragen
30
%
Kältetrockner Schneider DK 7700 SMART FC 4102005464
Beschreibung:
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART FC
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
7700 l/min
Druckverlust
0,26 bar
Gewicht
82 kg
Abmessungen (BxTxH)
580x587x899 mm
Luftabgang
G 1 1/2"i
Leistungsaufnahme
1,12 kW
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Lieferzeit anfragen
30
%
Kältetrockner Schneider DK 18000 SMART FC (E14) 4102005640
Beschreibung:
Ihre Vorteile:
Wärmetauscher mit großdimensionierten Strömungsquerschnitten für konstant niedrigen Druckverlust
Idealer Schutz der Druckluft-Leitung vor Korrosion durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation durch geringe Aufstellmaße
Beste Betriebssicherheit und optimale Arbeitsergebnisse durch permanent auf 3 °C Drucktaupunkt getrocknete Luft
Einfache Steuerung – eine Steuerung für alle Schneider Kältetrockner
Energiesparende Wärmeübertragung: Vorkühlung der eintretenden warmen Druckluft durch austretende kalte Luft im Luft/Luft-Wärmetauscher
Technische Daten:
Volumenstrom bei 3°C
18.000 l/min
Leistungsaufnahme
2,77 kW
Druckverlust
0,18 bar
Spannung
400 V
Gewicht
164 kg
Kältemittel
R410a
Luftabgang
2 1/2"i
Abmessungen (BxTxH)
805x1070x962 mm
TIPP: Schützen Sie Ihren Kältetrockner durch einen Vorfilter vor Verschmutzung. Feststoffpartikel können die Plattentauscher zusetzen
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Lieferzeit anfragen
15
%
Winkelbefestigung WKB-F-G1/2 DGKB640400
Zur Wandbefestigung der Komplettfilter DVP, DFP, DAP und von Filterkombinationen
Lieferzeit anfragen
15
%
Winkelbefestigung WKB-F-G3/8 DGKB640399
Zur Wandbefestigung der Komplettfilter DVP, DFP, DAP und von Filterkombinationen
Lieferzeit anfragen
20
%
Schneider Verbindungskit 4 Filter CNK 765 - 1189
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Sofort verfügbar
20
%
Lieferzeit anfragen
20
%

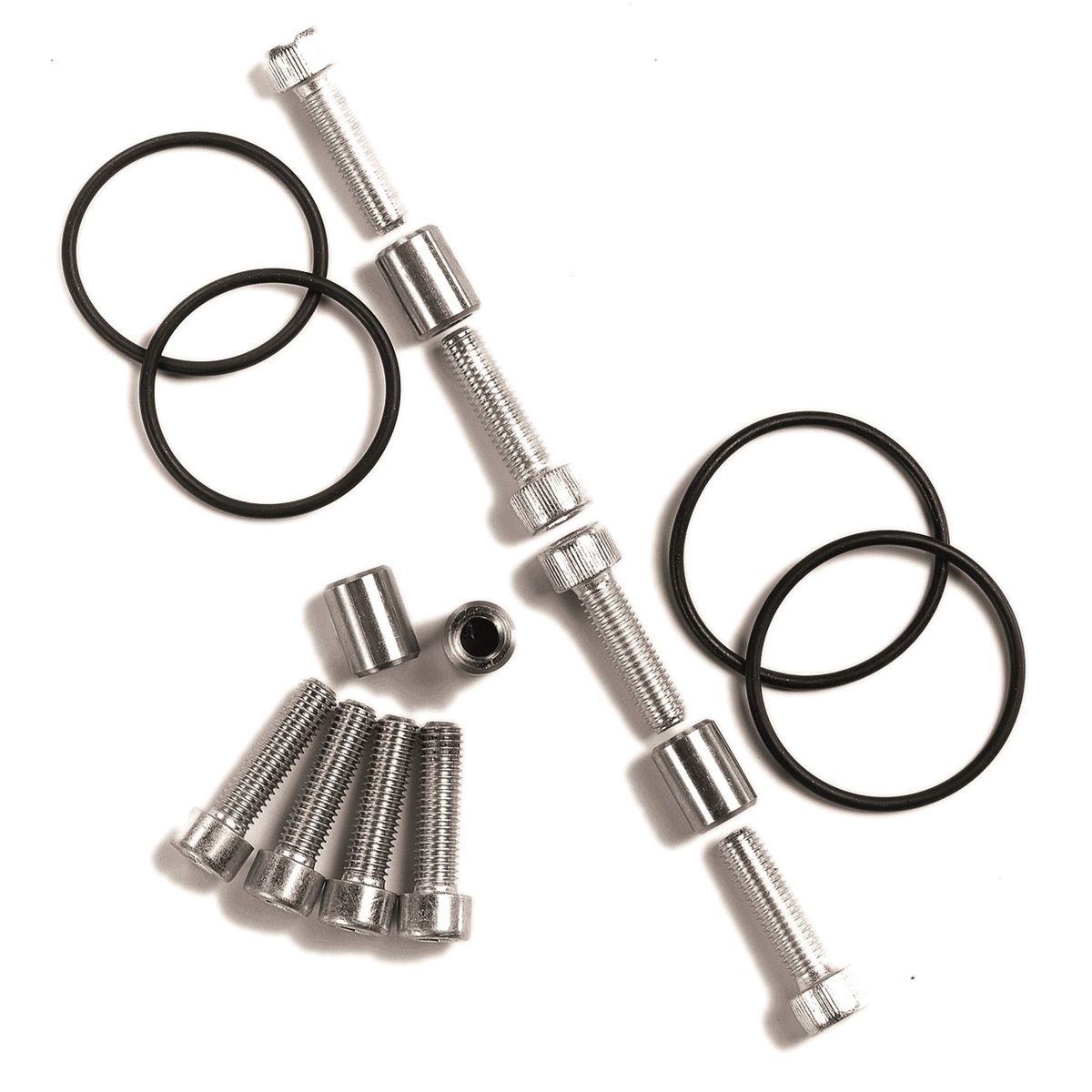

Schneider Verbindungskit 4 Filter CNK 1444 - 2550
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
30
%
Schneider-Kältetrockner DK 4100 SMART 4102002608
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
4100 l/min
Druckverlust
0,18 bar
Gewicht
60 kg
Abmessungen (BxTxH)
460x557x789 mm
Luftabgang
G 1 1/2"i
Leistungsaufnahme
0,71 kW
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Lieferzeit anfragen
20
%
Schneider Industrie- Aktivkohlefilter Typ FV 545 (G1 1/2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 545 (G1 1/2) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungHandablass mit AdapterGewicht (kg)3GehäusegrößeF12Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 42E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%

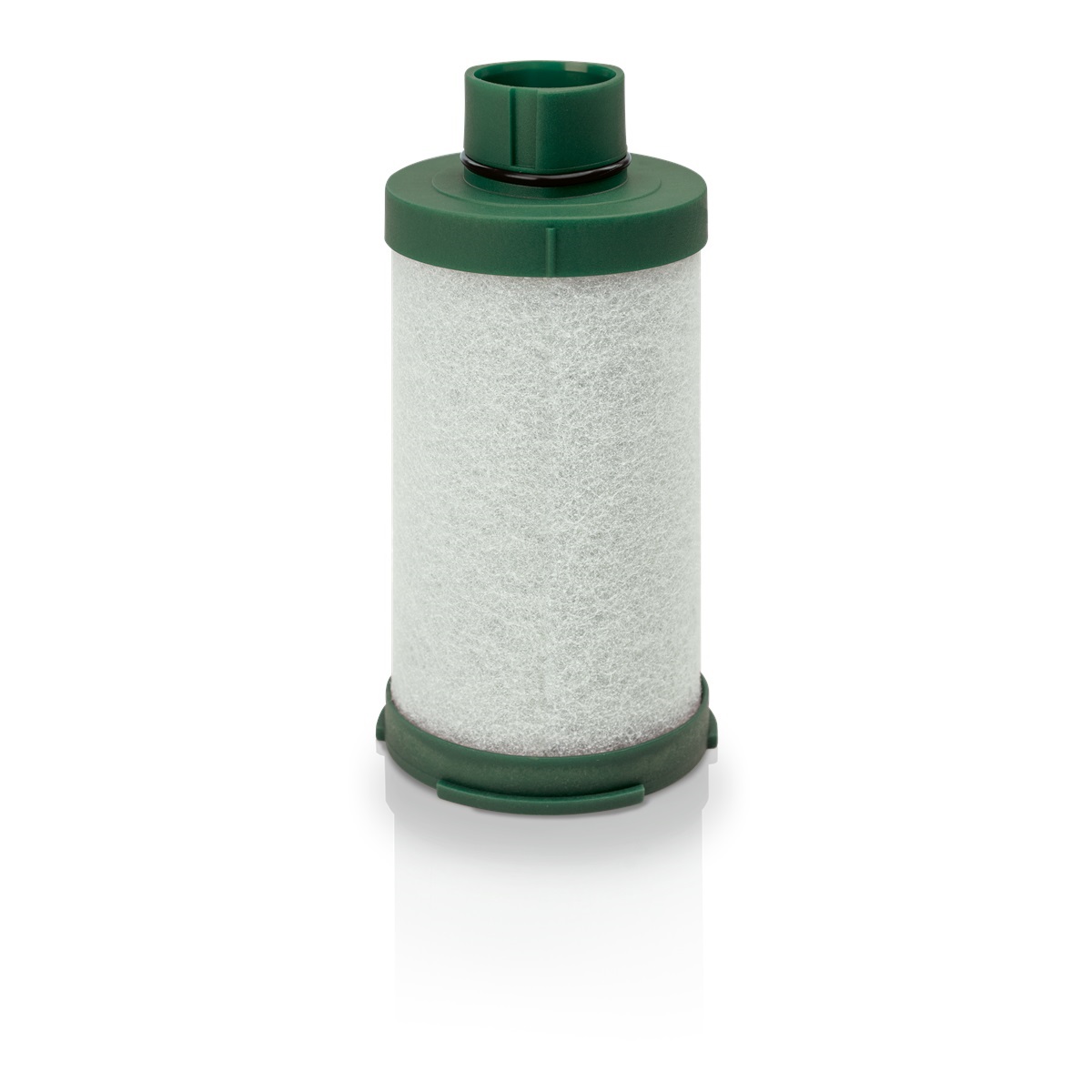

Schneider Industrie- Vorfilter Typ FP 545 (G1 1/2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 545 (G1 1/2) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeF12Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%
Schneider Industrie- Aktivkohlefilter Typ FV 476 (G1 1/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 476 (G1 1/4) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 476 (G1 1/4): Durchflussleistung max (l/min) *7932Durchflussleistung max (m3/h) *476Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/4 Standard AusstattungHandablass mit AdapterGewicht (kg)3GehäusegrößeF11Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 42E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%
Schneider Industrie- Feinfilter Typ FG 545 (G1 1/2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 545 (G1 1/2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeF12Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%
Schneider Industrie- Mikrofilter Typ FC 545 (G1 1/2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 545 (G1 1/2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeF12Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%
Schneider Industrie- Aktivkohlefilter Typ FV 765 (G2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 765 (G2) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 765 (G2): Durchflussleistung max (l/min) *12750Durchflussleistung max (m3/h) *765Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungHandablass mit AdapterGewicht (kg)4,9GehäusegrößeF13Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 508D= 42E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%
Schneider Industrie- Feinfilter Typ FG 1189 (G2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 1189 (G2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 1189 (G2): Durchflussleistung max (l/min) *19818Durchflussleistung max (m3/h) *1189Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)5,5GehäusegrößeF14Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 708D= 30E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
39
%
GEBRAUCHT
GEBRAUCHT Schneider-Kältetrockner DK 2350 SMART FC (E5) 4102005954 SN ITJ840399
GEBRAUCHTER Trockner. Baujahr 2024. Seriennummer: ITJ840399
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
2350 l/min
Druckverlust
0,14 bar
Gewicht
44 kg
Abmessungen (BxTxH)
370x497x764 mm
Luftabgang
G 1"i
Leistungsaufnahme
0,67 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Lieferzeit anfragen
37
%
AUSSTELLER
Schneider-Kältetrockner DK 850 SMART 4102001390
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 350 SMART - DK 1825 SMART
Optionales Zubehör 1 - DK350 - DK1825 mit optionalem Bypass
Optionales Zubehör 2 - DK350 - DK1825 mit optionaler Filtereinheit
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation - durch geringe Aufstellmaße
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Optionale Installation von Filterelementen
VorfilterVF-DVP 10
FeinstfilterFF-DVP 10
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
850 l/min
Druckverlust
0,25 bar
Gewicht
20 kg
Abmessungen (BxTxH)
350x493x450 mm
Luftabgang
G 3/4"a
Leistungsaufnahme
0,19 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
