Sofort verfügbar
20
%
Schneider Industrie- Mikrofilter Typ FC 144 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 144 (G3/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 144 (G3/4): Durchflussleistung max (l/min) *2400Durchflussleistung max (m3/h) *144Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar

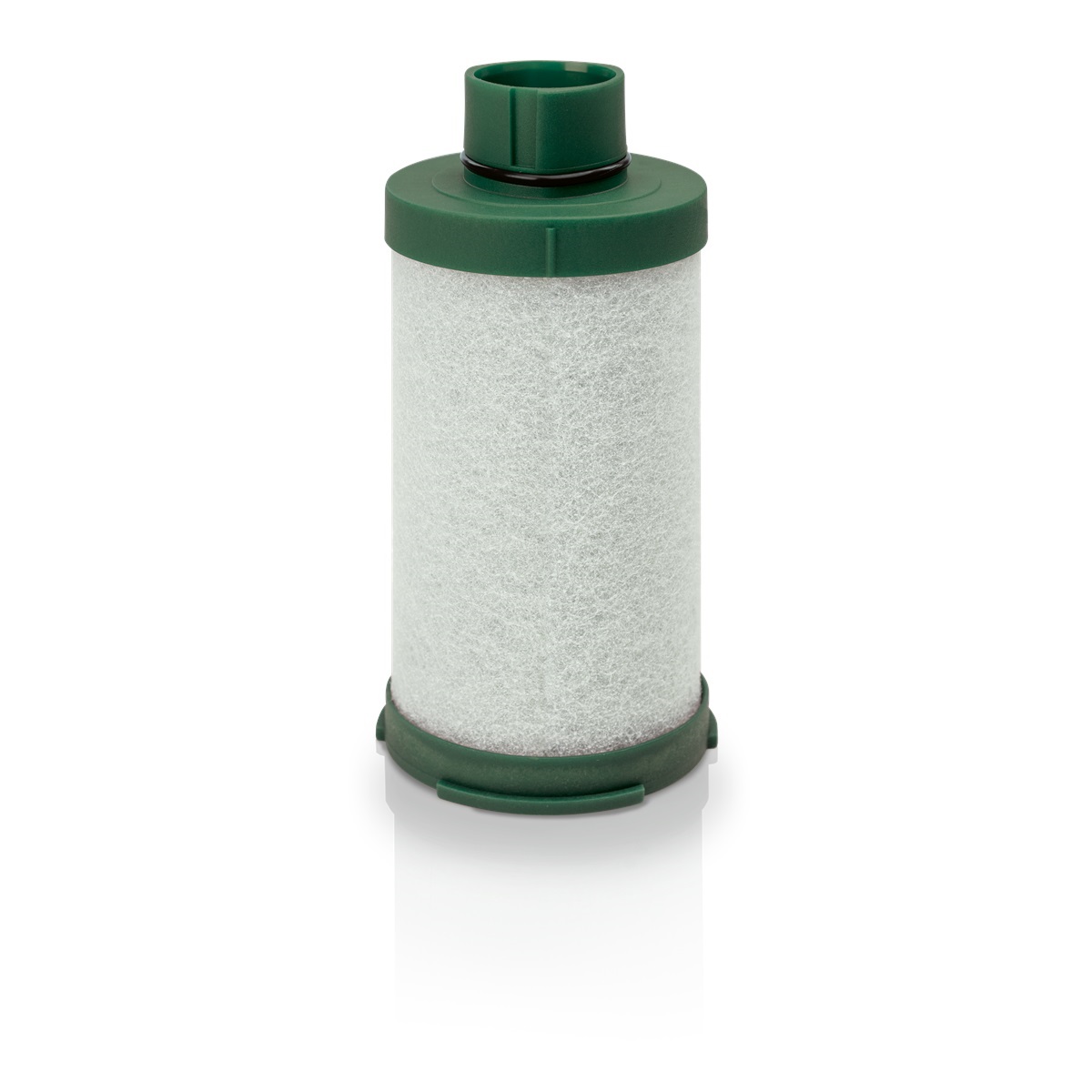

Filterelement zu Vorfilter Typ FP 144
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
144
(m³/h)/bar
Volumenstrom
2400
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
20
%
Schneider Industrie- Vorfilter Typ FP 85 (G1/2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 85 (G1/2) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 85 (G1/2): Durchflussleistung max (l/min) *1416Durchflussleistung max (m3/h) *85Betriebsdruck max (bar)16Druckluft Anschluss (")G1/2 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,6GehäusegrößeF5Maße (mm)Zeichnung siehe Foto obenA= 70B= 24C= 231D= 28E= 70Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
Filterelement zu Vorfilter Typ FP 476
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
476
(m³/h)/bar
Volumenstrom
7932
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
Filterelement zu Vorfilter Typ FP 119
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
119
(m³/h)/bar
Volumenstrom
1986
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
20
%
Schneider Verbindungskit 2 Filter CNK 1444 - 2550
Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
Sofort verfügbar
20
%
Schneider Verbindungskit 3 Filter CNK 1444 - 2550
Beschreibung:zur Verbindung von 3 Filtern der angegebenen Filtergrößen
Sofort verfügbar
20
%
Sofort verfügbar
20
%
Sofort verfügbar
15
%
Schneider-Nebelöler N 1 W DGKD623001
Gleichmäßige Ölzufuhr durch Feinregulierung
Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung
Als Aufbereitungsstufe nach dem Filterdruckminderer
Durch kompakte Baumaße überall integrierbar
Inklusive Anschlussmaterial
Technische Daten
Anschlussgewinde
G 1"i
Maß A
80 mm
Maß B
260 mm
Maß D
80 mm
Maß E
66 mm
Ölbehälter-Volumen
379 cm³
Maß C
80 mm
Sofort verfügbar
20
%
Verbindungskit 2 Filter CNK 10 - 25
Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Sofort verfügbar
20
%
Sofort verfügbar

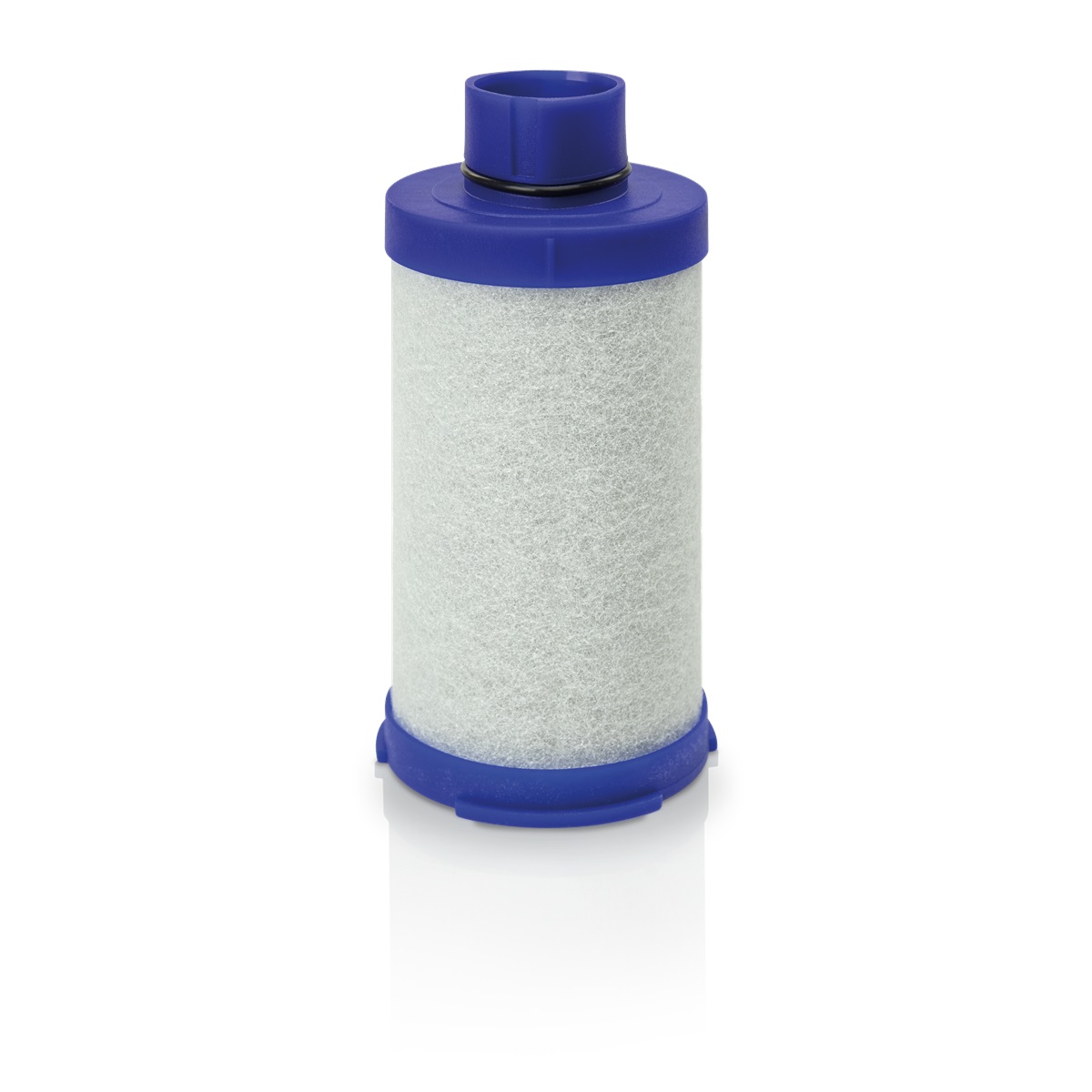

Filterelement zu Mikrofilter Typ FC 119
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
119
(m³/h)/bar
Volumenstrom
1986
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar
Schneider-Manometer MM-DDM-F DGKB640503
Das Differenzdruckmanometer ist optional zum Vor- und Feinstfilter (Größe 6-45) erhältlich.
Es gibt Aufschluss darüber, ob das Filterelement noch funktionsfähig ist oder getauscht werden muss
Sofort verfügbar
20
%
Verbindungskit 2 Filter CNK 119 - 297
Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
Sofort verfügbar
20
%
Verbindungskit 3 Filter CNK 10 - 25
Beschreibung:zur Verbindung von 3 Filtern der angegebenen Filtergrößen
Sofort verfügbar

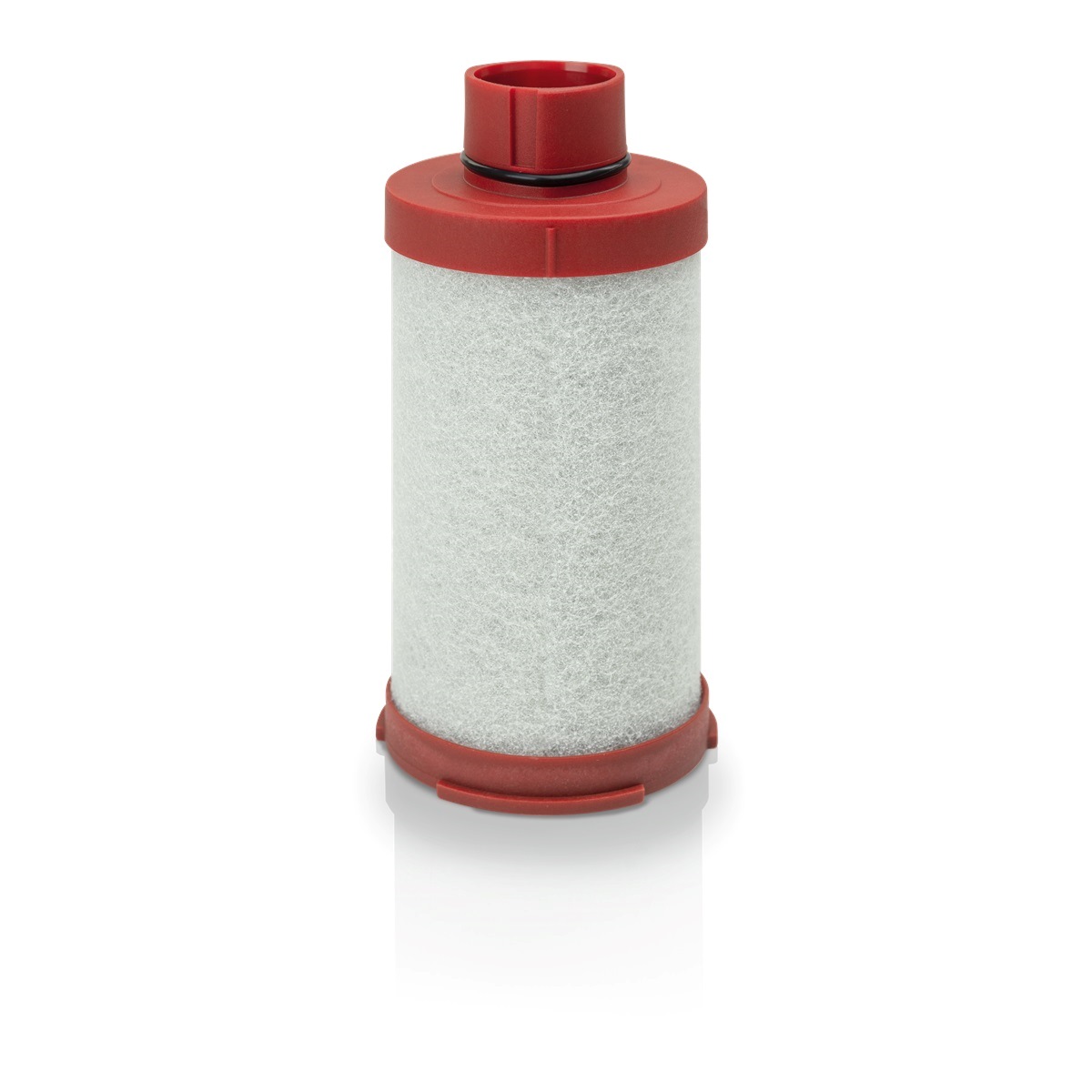

Filterelement zu Feinsfilter Typ FG 476
Beschreibung:
max. Partikelgröße 1 µm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
476
(m³/h)/bar
Volumenstrom
7932
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
3 / - / 3
Sofort verfügbar
20
%
Verbindungskit 3 Filter CNK 476 - 545
Beschreibung:zur Verbindung von 3 Filtern der angegebenen Filtergrößen
Sofort verfügbar
30
%
Schneider Öl-Wasser-Trenngeräte D-ES 54
Umweltgerechte Entsorgung von Kondensat nach dem Wasserhaushaltsgesetz
Äußerst effizient - automatische Trennung und mehrstufige Reinigung
Kostengünstige Lösung durch eigene Aufbereitung
Zweistufige Filterung mit Polypropylen und Aktivkohle
Hohe Reinheit des aufbereiteten Kondensats mit einem Ölgehalt von nur 10 mg/l am Auslass
Sowohl Öl als auch stabile Emulsionen können getrennt werden
Wartungsintervall von 4.000 Stunden anschließend wird die komplette Einheit getauscht
Referenzbedingungen:
Relative Luftfeuchtigkeit
60%
Lufeinlasstemperatur
25°C
Betriebsstunden pro Tag
12 Std
Effektiver Betriebsdruck7 bar
(102 psi)
Technische Daten
Typ
für Liefermenge Kompressor (l/min)
Gewicht (kg)
Anschlüsse
Abmessungen (BxTxH)
Max. Kapazität – Gemäßigtes Klima mit Trockner und Filter
Max. Kapazität – Gemäßigtes Klima ohne Trockner und Filter
Kondensateinlass
Wasserauslass
D-ES 54
900
720
1,2
6 mm (1/4“)
10 mm (3/8“)
250x147x216
D-ES 113
1.860
1.500
1,5
6 mm (1/4“)
10 mm (3/8“)
250x147x216
D-ES 225
3.780
3.000
5,8
2 x ½“i
½“i
390x278x428
D-ES 383
6.360
5.100
7,7
2 x ½“i
½“i
397x286x507
D-ES 765
12.780
10.200
13,1
2 x ¾“i
¾“i
490x396x576
„Mildes Klima“ bezieht sich auf eine Umgebungstemperatur von 25 °C (77 ºF) bei 60 % relativer Luftfeuchtigkeit
Korrekturfaktoren
Korrekturfaktoren:
% / °C / Std.
50
60
70
80
90
40
Relative Feuchtigkeit
%
50
60
70
80
90
Korrekturfaktor
1,10
1,00
0,85
0,74
0,66
Umgebungstemperatur
°C
15
20
25
30
35
40
Korrekturfaktor
1,33
1,17
1,00
0,76
0,50
0,30
Betriebsstunden pro Tag
Std.
12
14
16
18
20
24
Korrekturfaktor
1
0,86
0,75
0,67
0,60
0,50
Tipp: Druckluftkondensat besteht oft zu 99 % aus Wasser und 1 % aus Öl. Deshalb ist die Kondensataufbereitung durch Öl-Wasser-Trennsysteme immer günstiger als die kostenintensive Entsorgung über Fachfirmen.
Sofort verfügbar
20
%
Schneider Verbindungskit 4 Filter CNK 476 - 545
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Sofort verfügbar
Filterelement zu Mikrofilter Typ FC 476
Beschreibung:
max. Partikelgröße 0,01 µm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
476
(m³/h)/bar
Volumenstrom
7932
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
1 / - / 2
Sofort verfügbar

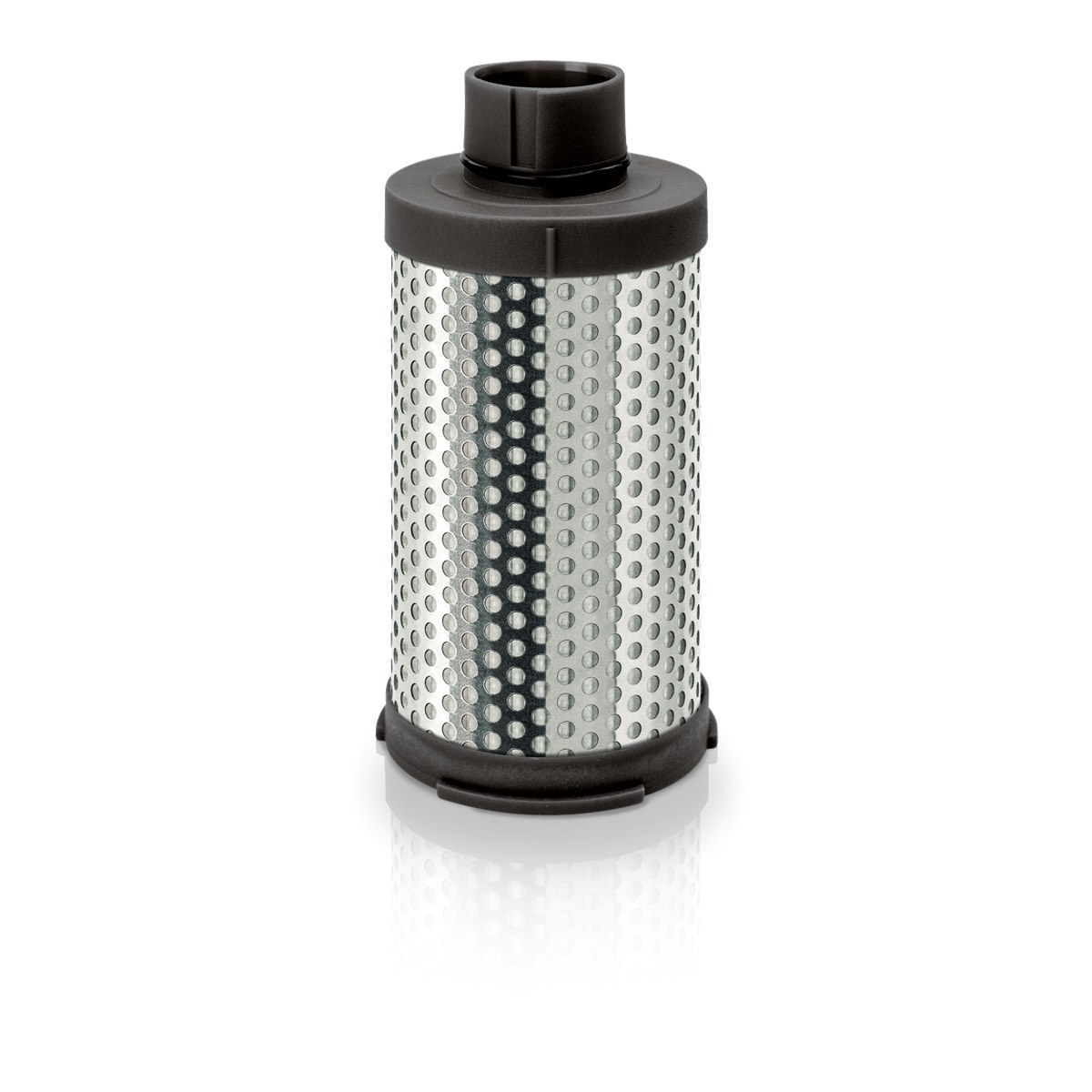

Filterelement zu Aktivkohlefilter Typ FV 1189
Beschreibung:
max. Partikelgröße 5 µm
Öl-Aerosol-Konzentration 1 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3
Technische Daten:
Volumenstrom
1189
(m³/h)/bar
Volumenstrom
19818
l/min
Luftreinheitsklasse nach ISO 8573-1:2010
4 / - / 3
Sofort verfügbar
20
%
Verbindungskit 2 Filter CNK 765 - 1189
Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
