41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1Schnellkupplung mit AußengewindeEurostandard-Profil mit Nennweite 7,6 für extrem hohen LuftdurchlassMax. Betriebsdruck 16 barFrei von SilikonLange Lebensdauer dank gehärtetem und verzinktem StahlEinfaches Kuppeln mit geringer KuppelkraftTIPP: Stahl-Schnellkupplungen nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzenMindestbestellmenge für Fachhändler: 5 Stück
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Für 3-seitigen Schlauchanschluss
Besonders robust und temperaturbeständig
Technische Daten
Schlauch A D/d
6/4
Schlauch B D/d
6/4
NW
3,3
D1
11,5
D2
11,5
L
21,5
L1
21,5
SW
8
SW1
10
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Mit 3-seitigem Schlauchanschluss
Schnell und einfach einsetzbar
Technische Daten
Ø
10 mm
E
15,5
L
23,0
L1
46,0
D
8,0
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Mit zylindrischem Außengewinde
Besonders robust und temperaturbeständig
Technische Daten
G
1/4"
NW
3,3
D1
11,5
L
19,0
L1
8,0
SW
17
SW1
10
Schlauch D/d
6/4
40
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Für beidseitigen Schlauchanschluss
Besonders robust und temperaturbeständig
Technische Daten
Schlauch A D/d
6/4
Schlauch B D/d
6/4
NW
3,3
D1
11,5
D2
11,5
L
31,0
SW
12
SW1
10
SW 2
10
39
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Durchflusskapazität 2100 l/min
Sehr abriebfest, äußerst robust
Lange Lebensdauer
Bördelung vermeidet ungewolltes Öffnen der Kupplung, wenn diese z.B. über den Boden gezogen wird
Geringe Kuppelkraft: 70,7 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +100°C
Frei von Silikon
Nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzen
55
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 6Abnahme-Intervall: 1Vorteile:
Sicherheit - Durch die zweistufige Entriegelung wird das Rausschießen des Druckluftschlauchs beim Entkuppeln verhindert
Besonders langlebig - durch den Einsatz hochwertiger Materialien.
Entspricht ISO-Standard DIN EN ISO 4414
Drehbare Ausführung - für besseres Handling des Entriegelungsvorgangs
Technische Daten:
Profil
Eurostandard
Nennweite
NW 7,4
Gewinde
1/4i
Max. Luftdurchsatz
1500 l/min
Material Hülse
Aluminium
Materials Ventil
Stahl, gehärtet
Material Dichtung
NBR
Temperaturbereich
-20 bis +70 °C
Max. Betriebsdruck
12 bar
Gewicht
ca. 130 g
Abmessungen (BxHxT)
26 x 26 x 85 mm
44
%
41
%
MessingEinseitig mit Innenkonus Technische DatenInhalt1
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Bördelung vermeidet ungewolltes Öffnen der Kupplung, wenn diese z.B. über den Boden gezogen wird
Geringe Kuppelkraft: 70,7 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +100°C
Frei von Silikon
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Sehr abriebfest, äußerst robust
Lange Lebensdauer
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 6Abnahme-Intervall: 1
Vorteile:
Sicherheit - Durch die zweistufige Entriegelung wird das Rausschießen des Druckluftschlauchs beim Entkuppeln verhindert
Besonders langlebig - durch den Einsatz hochwertiger Materialien.
Entspricht ISO-Standard DIN EN ISO 4414
Drehbare Ausführung - für besseres Handling des Entriegelungsvorgangs
Technische Daten:
Profil
Eurostandard
Nennweite
NW 7,4
Gewinde
3/8a
Max. Luftdurchsatz
1500 l/min
Material Hülse
Aluminium
Materials Ventil
Stahl, gehärtet
Material Dichtung
NBR
Max. Betriebsdruck
12 bar
Gewicht
ca. 130 g
Abmessungen (BxHxT)
26 x 26 x 85 mm
40
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Mit konischem Außengewinde
Besonders robust und temperaturbeständig
Technische Daten
G
1/4"
NW
3,3
L
22,5
L1
21,0
L2
11,0 mm
SW
10
SW1
10
Schlauch D/d
6/4
D
11,5
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 6Abnahme-Intervall: 1Vorteile:
Sicherheit - Durch die zweistufige Entriegelung wird das Rausschießen des Druckluftschlauchs beim Entkuppeln verhindertBesonders langlebig - durch den Einsatz hochwertiger Materialien.Entspricht ISO-Standard DIN EN ISO 4414Drehbare Ausführung - für besseres Handling des Entriegelungsvorgangs
Technische Daten:
Profil
Eurostandard
Nennweite
NW 7,4
Schlauchanschluss
9 mm
Max. Luftdurchsatz
1500 l/min
Material Hülse
Aluminium
Materials Ventil
Stahl, gehärtet
Material Dichtung
NBR
Temperaturbereich
-20 bis +70 °C
Max. Betriebsdruck
12 bar
Gewicht
ca. 130 g
Abmessungen (BxHxT)
26 x 26 x 85 mm
41
%
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Mit Innengewinde
Schnell und einfach einsetzbar
Technische Daten
Ø
8 mm
F
1/8"
E
14,0
L
27,3
P
7,0
CH
13
D
7,0
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Mit beidseitigem Schlauchanschluss
Schnell und einfach einsetzbar
Technische Daten
Ø
6 mm
E
11,5
L
18,3
D
4,5
Mit Außen- und Innengewinde
Vernickelt
Außengewinde konisch
Innengewinde zylindrisch
Technische Daten
Inhalt
1
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Durchflusskapazität 1900 l/min
Sehr abriebfest, äußerst robust
Lange Lebensdauer
Sehr einfach zu bedienen - Kupplungsbewegung ist gleich wie bei den gängigen Standardkupplungen
Geringe Kuppelkraft: 64,0 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +80°C
Entspricht Standard DIN EN ISO 4414 und DIN EN 983
Frei von Silikon
Nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzen
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1

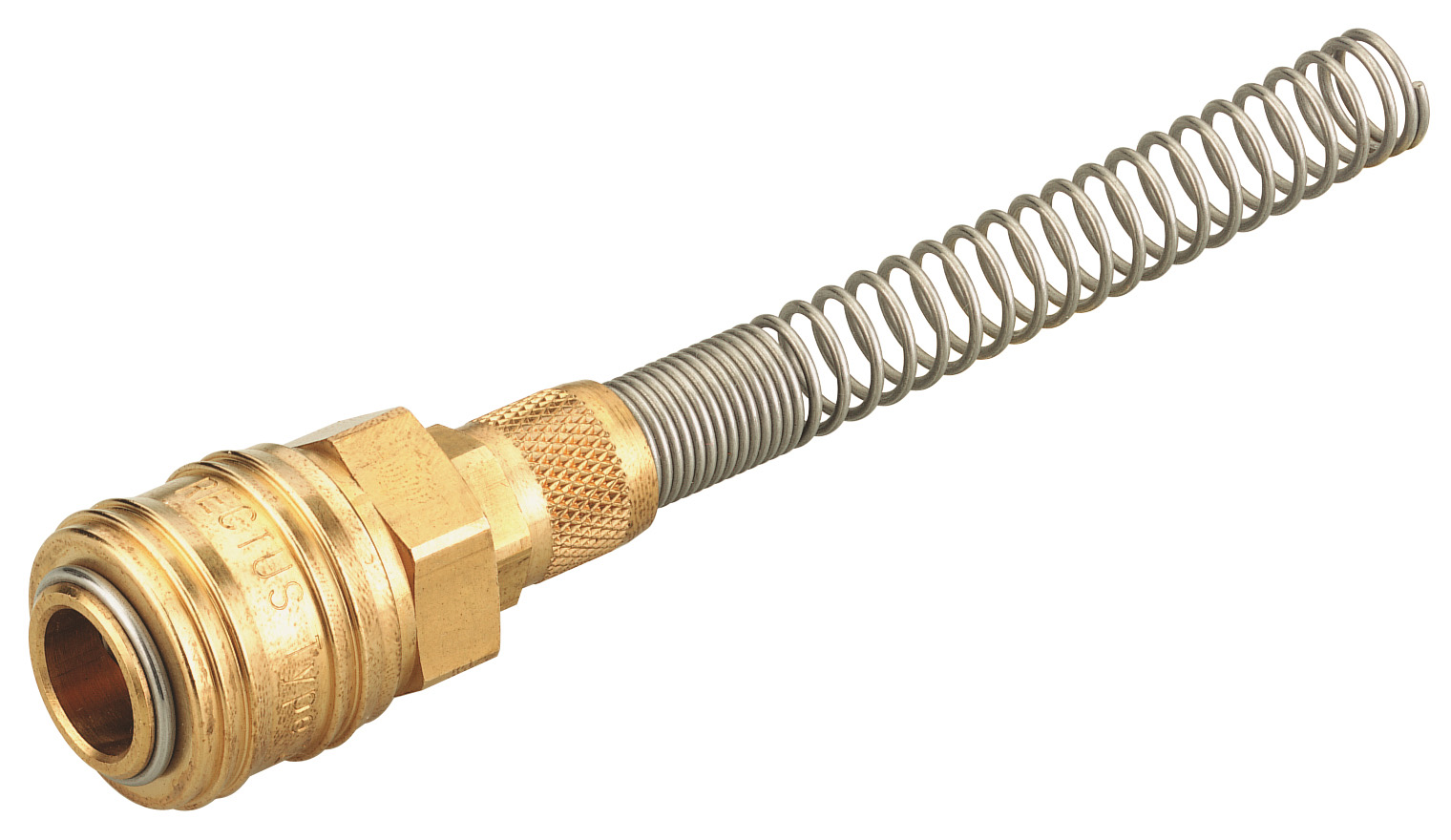

Messing
NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar
Verschmutzungsunanfällig durch enganliegende Entriegelungshülse
Betriebsdruck max. 35 bar und Grobvakuum
Ölbeständige Perbunandichtung
Einseitig absperrend
Frei von Silikon
Mit Knickschutzfeder
Technische Daten
Inhalt
1
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Durchflusskapazität 1900 l/min
Sehr abriebfest, äußerst robust
Lange Lebensdauer
Sehr einfach zu bedienen - Kupplungsbewegung ist gleich wie bei den gängigen Standardkupplungen
Geringe Kuppelkraft: 64,0 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +80°C
Entspricht Standard DIN EN ISO 4414 und DIN EN 983
Frei von Silikon
Nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzen
40
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 10Abnahme-Intervall: 1
Stahl
Glanzverzinkt
Schneckengewinde für Kreuzschlitzschraube SW 7 mm
Bandbreite 9 mm
Technische Daten
Inhalt
1
Verpackungseinheit
50 St.
für Schlauch-Durchmesser
25-40 mm
41
%
Messing
Schlauchverbindungsrohr
Technische Daten
Inhalt
1
für Schlauch-Durchmesser
4 mm innen mm
17
%
Messing
Schlauchverbindungsrohr
Technische Daten
Inhalt
1
für Schlauch-Durchmesser
6 mm innen mm
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Mit Innengewinde
Schnell und einfach einsetzbar
Technische Daten
Ø
6 mm
F
1/8"
E
14,0
L
26,1
P
7,0
CH
12
D
5,0
