AKTION-SET Schneider-Kompressor UNM STS 660-10-270 +Schneider-Kältetrockner+Verbindungsschlauch+Anschlusskabel+Kondensatableiter+Anbausatz
3.330,81 € inkl. MwSt.
Versandkostenfrei
Passendes Zubehör
DF Preisgarantie: Wir ziehen mit!
Sparen Sie sich den Vergleich: Sollten Sie einen unserer Artikel bei einem deutschen Wettbewerber (online oder im Ladengeschäft) günstiger entdecken, passen wir unser Angebot an. Sie zahlen bei uns garantiert nur den Mitbewerberpreis.
Um die Preisgarantie in Anspruch zu nehmen, füllen Sie bitte unser Preisgarantie-Formular aus.
Produktinformationen "AKTION-SET Schneider-Kompressor UNM STS 660-10-270 +Schneider-Kältetrockner+Verbindungsschlauch+Anschlusskabel+Kondensatableiter+Anbausatz"
Das AKTION-SET besteht aus
- 1x Schneider-Kompressor UNM STS 660-10-270
- 1x Schneider-Kältetrockner DK 600 SMART
- 1x Verbindungsschlauch VSL 3/4-1300 HD-Schlauch
- 1x Kondensatableiter CSED 0222C bis 6,3 m³/min Kompressorleistung
- 1x Anschlusskabel 230V, Länge 1,5m, 3x1,5mm2 mit Kabelschuh
- 1x Doppelnippel trennbar R 3/8"-R 3/8", Messing
- 1x Reduziernippel G 1/2"(AG)-G 3/8"(IG), Messing
Das platzsparende Multitalent: Der Schneider UNM STS 660 mit stehendem Aufbau
Der Schneider-Kompressor UNM STS 660-10-270 ist die ideale Lösung für alle, die einen kraftvollen und dennoch platzsparenden 400-Volt-Kompressor suchen. Gerade für kleinere und mittlere Betriebe ist der zweistufig verdichtende Kolbenkompressor mit dem stehenden Aufbau genau das richtige Multitalent: Dank des cleveren Baukastensystems der Schneider UniMaster-Serie kann der stationäre Kompressor jederzeit durch eine Schalldämmhaube oder einen Kältetrockner erweitert werden. Einen großen Pluspunkt gibt es für die Komplettausstattung: Beim Schneider UNM STS 660 sind alle notwendigen (Sicherheits-)Armaturen enthalten.
Die Vorteile des UNM STS 660-10-270 auf einen Blick:
- Starke Leistung: dank 2 Zylinder-Aggregat bis zu 520 l/min effektive Liefermenge
- Stehender Aufbau: platzsparend aufgrund geringer Stellfläche und optimaler Anordnung
- Geringe Lautstärke: nur 78 dB(A) dank niedriger Drehzahl und geringer Vibrationen
- Komfortable Wartung: einfache Inspektion dank praktischer Handlochöffnung
- Ohne Durchrosten: Behälter mit Innenbeschichtung und 15 Jahren Garantie
- Universeller Einsatz: für viele Anwendungen (ohne dauerhaften Druckluftbedarf)
Technische Daten Schneider UniMaster STS-660-10-270:
| Druck | 10 bar |
| Ansaugleistung | 660 l/min |
| Drehzahl | 1025 min-1 |
| Beh.-Vol. | 270 l |
| Gewicht | 170 kg |
| Geräusch | 78 dB(A) |
| Abmessungen (BxTxH) | 750x705x1800 mm |
| eff. Liefermenge | 520 l/min |
| Luftabgang | 3/4"i |
| Antriebsleistung | 4 kW |
Wichtig: Bei Kompressoren mit 4-kW-Motor sind die Bestimmungen des örtlichen E-Werks zu beachten.
Die Serienausstattung des Schneider Kolbenkompressors UNM STS 660-10-270
- Keilriemengetriebener Kompressor: zweistufig verdichtend
- Gummi-Schwingelemente an den Füßen: ruhig stehend
- Zwischen- und Nachkühler: rasch abkühlend
- Condor Druckschalter: qualitativ hochwertig
- Behältermanometer: zusätzlich enthalten
- Zusatzmuffen: Behälter problemlos erweiterbar
- Motorschutz und Sicherheitsventil: vollständig absichernd
- Kondensatablasshahn und 3/4 Zoll Absperrhahn: sicher abdichtend
Der Schneider Unimaster STS 660: Ruhiger Lauf und top Leistung!
Das Multitalent überzeugt nicht nur durch sein platzsparendes Äußeres dank vertikalem Aufbau – auch das kraftvolle Innenleben lässt keine Wünsche offen! Das keilriemengetriebene 2-Zylinder-Aggregat sorgt mit seiner zweistufigen Verdichtung für einen hohen Wirkungsgrad – bei gleichzeitig ruhigem Lauf. Die Kühlung der erzeugten Druckluft übernehmen dabei der Zwischen- und Nachkühler, sowie das große Ventilatorschwungrad. Das Ergebnis kann sich sehen lassen: Eine effektive Liefermenge von 520 l/min bei einem Behältervolumen von 270 Litern.
Der STS-660-10-270 überzeugt: Moderate Lautstärke dank niedriger Drehzahl
Nicht nur bei Aufbau und Leistung punktet der Schneider UniMaster STS-660-10-270 – auch die geringe Geräuschentwicklung des UniMasters ist ein klarer Pluspunkt: Denn die niedrige Drehzahl von nur 1025 min-1 reduziert Vibrationen und sorgt dafür, dass wichtige Bauteile weniger belastet werden. Angenehmer Nebeneffekt: Die Lautstärke des Aggregats reduziert sich bei niedriger Drehzahl deutlich und sorgt beim UNM STS 660-10-270 für einen Schalldruckpegel von nur 78 dB(A). Mit diesem Wert gehört der stationäre Schneider-Kompressor zu den leiseren seiner Klasse! Alles in allem also ein vielseitiges Allroundtalent für alle Arbeiten bis 10 bar – und immer dann ideal, wenn kein dauerhafter Luftbedarf gefordert ist.
***************************************************
Bitte beachten Sie, dass dieser Artikel per Spedition angeliefert wird, in der Regel 1-3 Werktage nach Zahlungseingang. Die Zustellzeiten der Speditionen sind Mo.- Fr., von ca. 7 - 17 Uhr, Anliefertage und -zeiten sind abhängig von der Tourenplanung des Spediteurs, wir haben darauf keinen Einfluss. Samstagszustellung ist nicht möglich. Wenn Sie eine Speditionssendung nicht selbst entgegen nehmen können, beauftragen Sie bitte einen Mitbewohner oder Nachbarn mit der Annahme: Bei Verweis auf einen Nachbarn ist ein Zettel mit einem entsprechenden Hinweis für den Spediteur an der Haus- oder Wohnungstür oder am Klingelschild an den voraussichtlichen Anliefertagen sinnvoll. Bitte geben Sie bei der Bestellung zwingend eine Telefonnummer mit an. Vielen Dank.
-----------------------------------------------------------------------------------------------------------------------------------------------------

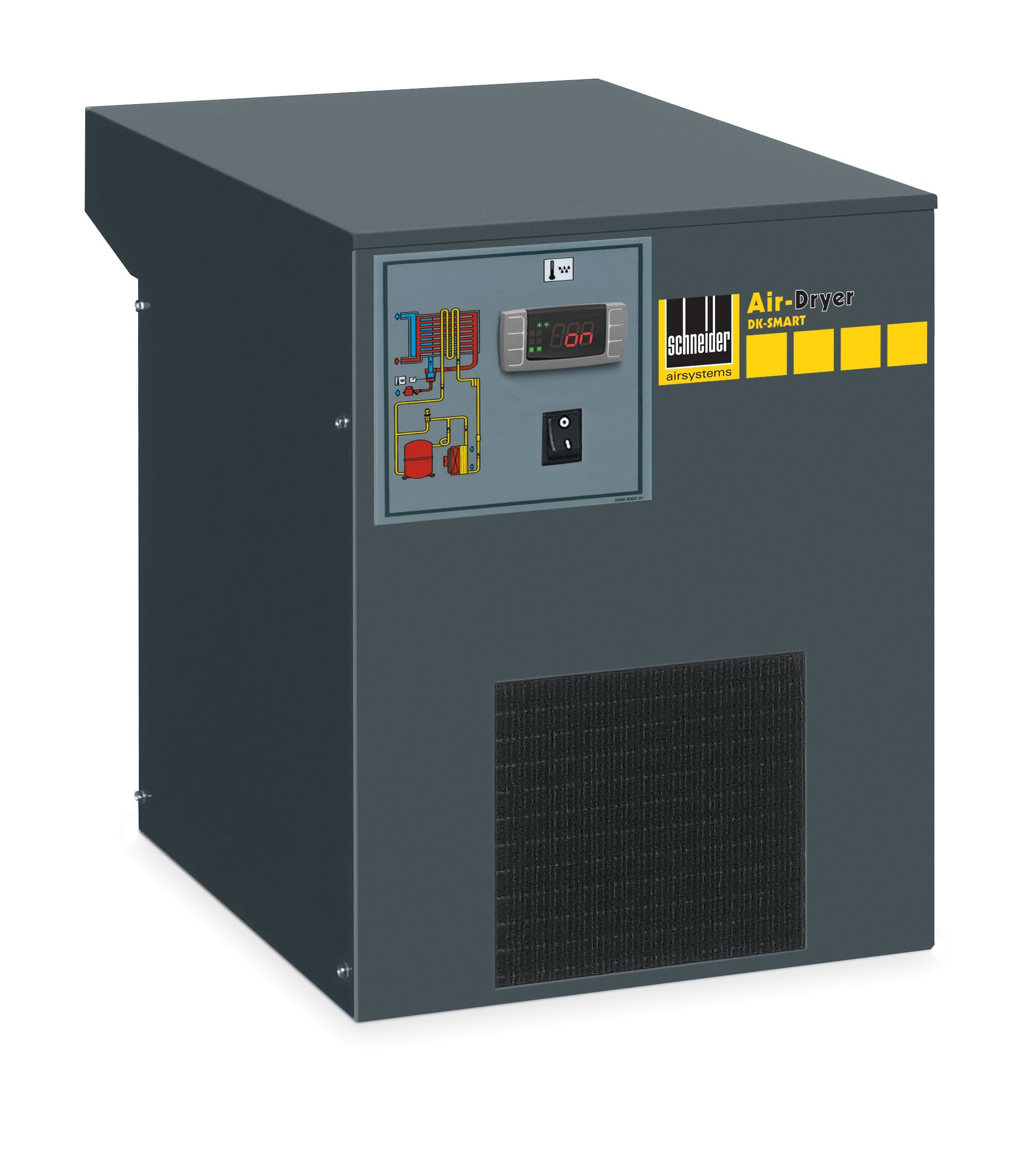

Schneider Druckuft-Kältetrockner SMART
Optimale Luftqualität
Die Schneider Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft,
verlängern die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio
Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min repräsentieren diese Schneider Kältetrockner den idealen Trockner.
Betriebssicherheit
Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente Schneider Kältetrockner DK 350 SMART - DK 1825 SMART
- Idealer Schutz der DL-Leitung vor Korrosion
- Platzsparende Inst.
- Beste Betriebssicherheit von Produktionsanlagen
- Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
- Einfache Steuerung
- Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
- Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
- Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
| Volumenstrom bei Drucktaupunkt +3°C bei 7 bar | 600 l/min |
| Druckverlust | 0,25 bar |
| Gewicht | 19 kg |
| Abmessungen (BxTxH) | 350x493x450 mm |
| Luftabgang | G 3/4"a |
| Leistungsaufnahme | 0,16 kW |
| Kältemittel | R513A |
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
| p1 [bar] | 3 | 4 | 5 | 6 | 7 | 8 |
| (f1) | 0,75 | 0,85 | 0,90 | 0,95 | 1,00 | 1,04 |
| 9 | 10 | 11 | 12 | 14 | 16 |
| 1,07 | 1,10 | 1,12 | 1,14 | 1,18 | 1,20 |
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
| t1 [°C] | 30 | 35 | 40 | 45 | 50 |
| (f2) | 1,25 | 1,00 | 0,85 | 0,75 | 0,60 |
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
| tc [°C] | 25 | 30 | 35 | 40 | 45 |
| (f3) | 1,00 | 0,96 | 0,92 | 0,88 | 0,80 |
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
| tdp [°C] | 3 | 5 | 7 | 9 |
| (f4) | 1,00 | 1,2 | 1,35 | 1,45 |
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
| p1 [bar] | 1 | 2 | 3 | 4 | 5 | 6 |
| (f) | 0,138 | 0,53 | 0,65 | 0,76 | 0,84 | 0,92 |
| 7 | 8 | 9 | 10 | 12 | 16 |
| 1,00 | 1,07 | 1,13 | 1,19 | 1,31 | 2,31 |
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
| Betriebsdruck | 35 °C | 40 °C | 45 °C | 50°C |
| 5 bar | 0,75 | 0,64 | 0,61 | 0,59 |
| 6 bar | 0,89 | 0,78 | 0,73 | 0,67 |
| 7 bar | 1,00 | 0,91 | 0,82 | 0,79 |
| 8 bar | 1,08 | 1,00 | 0,94 | 0,86 |
| 9 bar | 1,26 | 1,08 | 1,03 | 0,99 |
| 10 bar | 1,31 | 1,16 | 1,07 | 1,03 |
| 11 bar | 1,36 | 1,24 | 1,10 | 1,07 |
| 12 bar | 1,49 | 1,36 | 1,23 | 1,18 |
| 13 bar | 1,62 | 1,47 | 1,35 | 1,29 |
| 14 bar | 1,71 | 1,57 | 1,46 | 1,38 |
| 15 bar | 1,79 | 1,67 | 1,57 | 1,46 |
| 16 bar | 1,90 | 1,77 | 1,66 | 1,55 |
-----------------------------------------------------------------------------------------------------------------------------------------------------

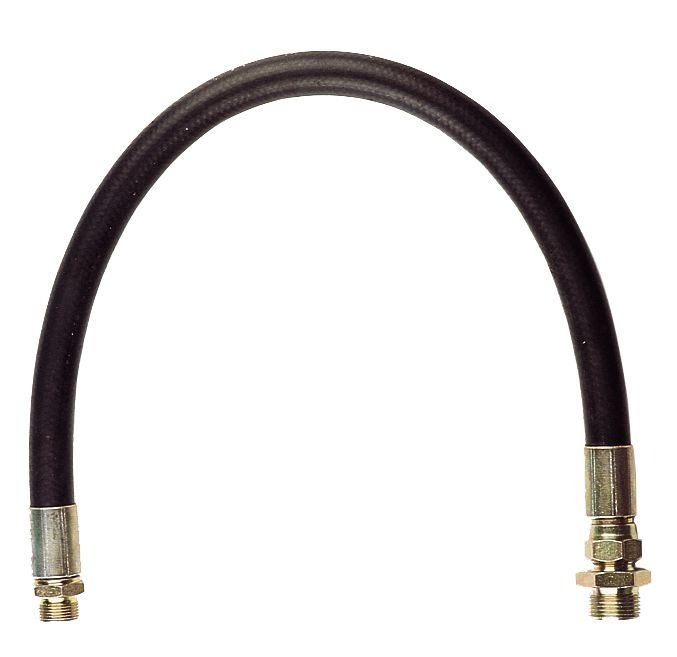

Verbindungsschlauch
- Elastische Ausführung
- Bis 16 bar Druck
- Einsetzbar in Verbindung mit Kompressoren-Behältern
- Mit zwei Verschraubungen mit Außengewinde
Technische Daten
| für Behälter | 270, 300 l |
| Länge | 1300 mm |
-----------------------------------------------------------------------------------------------------------------------------------------------------

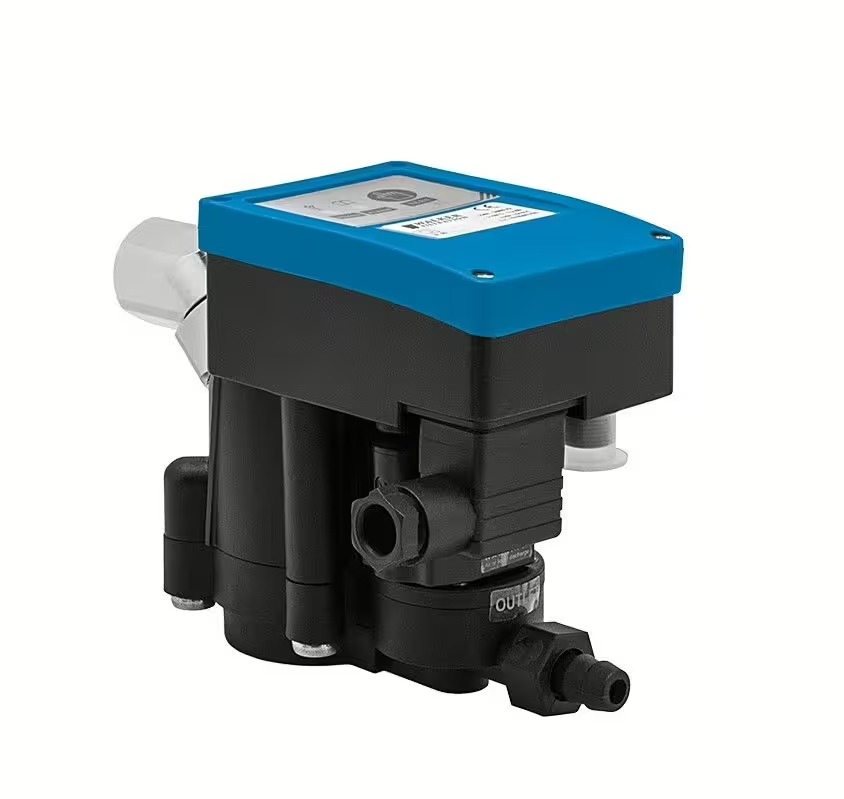

Kondensatableiter der Baureihe CSED
Die qualitativ hochwertigen Kondensatableiter der Baureihe CSED, entfernen zuverlässig und effizient Feuchtigkeit aus Ihrem Druckluftsystem. Die sensorgesteuerten elektronischen Kondensatableiter arbeiten verlustfrei und lassen Kondensat nur bei Bedarf ab, ohne dass gleichzeitig Druckluft entweicht.
Kondensat in der Druckluft ist nicht nur schädlich für pneumatische Komoponenten und Werkzeuge, sondern verursacht auch Korrosion in den Rohrleitungen. Mit der Verwendung dieser zuverlässigen Kondensatableiter schützen sie ihre Druckluftinstallation und sparen auch noch Energie.
Produktvorteile CSED 0222C:
- Automatisch gesteuerter Kondensatablass, kein Druckluftverlust
- Potentialfreier Kontakt zum Auslösen eines Alarms bei Störungen (für Stecker M12, 4-polig, nicht im Lieferumfang enthalten)
- Prüftaste zum manuellen Ablassen
- Einfache mechanische und elektrische Anschlüsse
Technische Daten CSED 0222C:
| Betriebsdruck (bar) | 0,2 - 16 |
| Für Kompressorleistung * (m3/h) | 378 |
| Für Kompressorleistung * (l/min) | 6300 |
| Für Kältetrocknerleistung ** (m3/h) | 756 |
| Für Kältetrocknerleistung ** (l/min) | 12600 |
| Temperaturbereich (°C) | 1 - 60 |
| Elektrischer Anschluss (V / Hz) | 230 / 50 AC |
| Druckluftanschluss oben | 1/2" ig, drehbar |
| Kondensatablass (mm) | für Schlauch ID 10 bis 12mm |
| L x B x H (mm) | 160 x 69 x 107 |
| Gewicht (kg) | 0,5 |
* Druckluftleistung wenn nach Kompressor montiert ohne Vorabscheidung
** passend zu Kältetrocknerleistung mit Vorabscheidung
Für die einwandfreie Funktion des Kondensatableiters, beachten sie bitte die Installationsanleitung im Download-Bereich.
Speziell zu beachten: Bei Anschluss unter einem Behälter muss eine freie Höhe von 120mm zur Verfügung stehen, damit ein korrekter Direktanschluss oben möglich ist. Andernfalls muss eine Entlastungsleitung vorgesehen werden. Wir empfehlen dazu unser fertig konfektioniertes Anschlusskit (siehe unter passendes Zubehör)
Technische Änderungen ohne Ankündigung vorbehalten.
-----------------------------------------------------------------------------------------------------------------------------------------------------

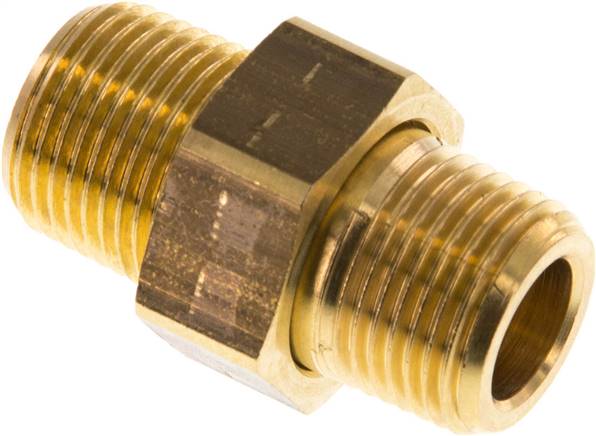

Doppelnippel trennbar R 3/8"-R 3/8", Messing
Achtung: Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.
Eigenschaften:
| Werkstoff | Messing |
| Gewinde | R 3/8" |
| Gewinde-1 | R 3/8" |
| PN (bar) | 16 |
| Gewicht | 55 g / Stk. |
-----------------------------------------------------------------------------------------------------------------------------------------------------

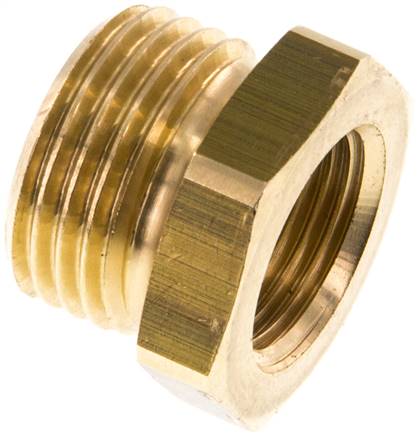

Reduziernippel G 1/2"(AG)-G 3/8"(IG), Messing
Eigenschaften:
| Werkstoff | Messing |
| Gewinde außen | G 1/2" |
| Gewinde innen | G 3/8" |
| PN (bar) | 16 |
| L (mm) | 6 |
| SW (mm) | 24 |
| Gewicht | 24 g / Stk. |
Den Inhalt der Garantie und alle wesentlichen Angaben, die für die Geltendmachung der Garantie erforderlich sind, können Sie hier einsehen.
| Ansaugleistung Wert (l/min): | 660 |
|---|---|
| Antriebsart: | Keilriemen |
| Behälterausführung: | stehend |
| Behältervolumen (l): | 270 |
| Eff. Liefermenge Wert (l/min): | 520 |
| Leistung (PS): | 5,5 |
| Schallgedämmt: | Nein |
| Spannung (V): | 400 V |
| Startart: | Direktanlauf (DOL) |
| Verdichtungsart: | 2-stufig |
| Ölfrei: | Nein |
| Leistung (kW): | 4,0 |
