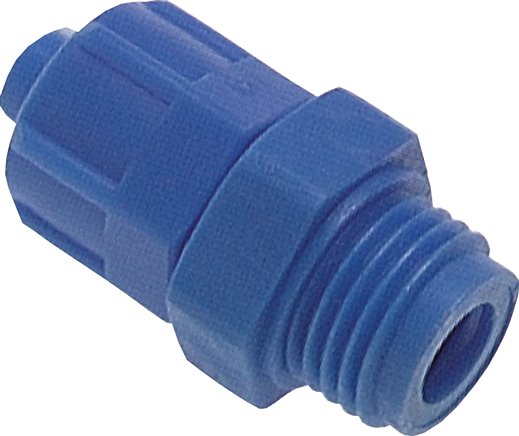

Gerade Verschraubung G 1/4"-6x4mm, Kunststoff (POM)
Material: Kunststoff (POM) Betriebsdruck: -0,99 bis 10 bar Temperaturbereich: -10°C bis max. +60°C Weitere Eigenschaften: Werkstoff Kunststoff (POM) Dichtungen ohne Einschraubgewinde G 1/4" Schlauch Ø außen x innen (mm) 6x4 Betriebsdruck (bar) -0,99 bis 10 Temperaturbereich (°C) -10 bis +60 Gewicht 4.5 g / Stk.

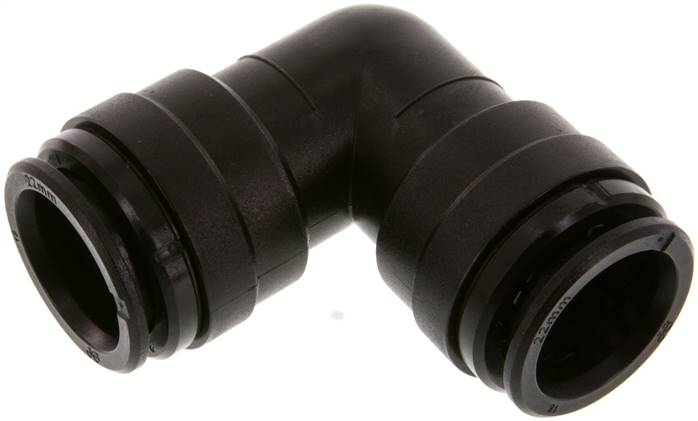

Winkel-Steckanschluss 22mm, IQS-Big
Werkstoffe: Körper: POM, Dichtung: NBR Temperaturbereich: -20°C bis +70°C Betriebsdruck: -0,95 bis 10 bar (70°C: max. 7 bar) Medien: geölte und ungeölte Druckluft, neutrale Gase, Kaltwasser Vorteile: ideal für die Druckluftverteilung in Hallen, Gebäuden, usw. zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 Weitere Eigenschaften: Durchmesser (mm) 22 Gewicht 49 g / Stk.

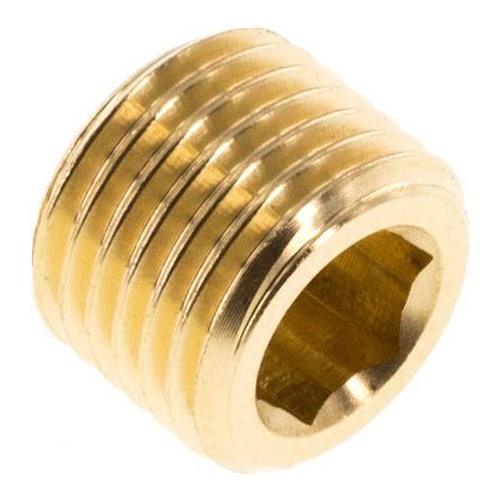

Verschlussstopfen Innenskt. G 1/4", Messing Typ VS 14 MS OB
Muss mit Dichtmittel eingedichtet werden! Weitere Eigenschaften: Werkstoff Messing Gewinde G 1/4" PN (bar) 16 Gewicht 7.3 g / Stk.

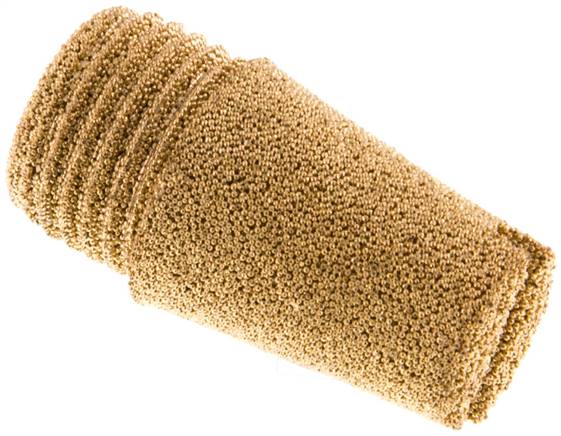

Schalldämpfer G 1/4", Sinterbronfze
Weitere Eigenschaften: Gewinde G 1/4" Durchmesser (mm) 14,0 Länge (mm) 19 Gewicht 14 g / Stk.

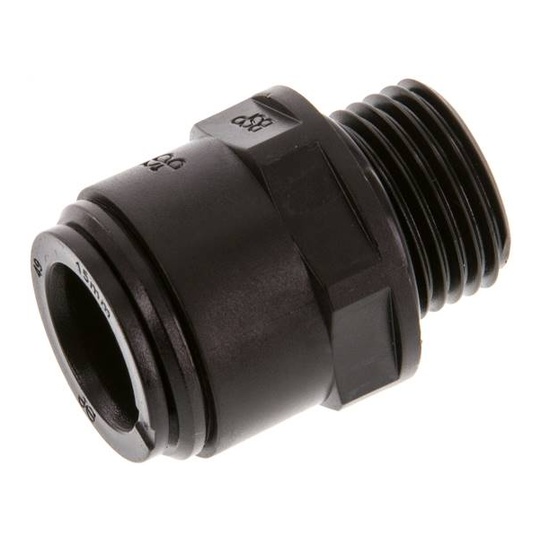

Gerader Steckanschluss G 1/2"-15mm, IQS-Big
Werkstoffe: Körper: POM, Dichtung: NBR Temperaturbereich: -20°C bis +70°C Betriebsdruck: -0,95 bis 10 bar (70°C: max. 7 bar) Medien: geölte und ungeölte Druckluft, neutrale Gase, Kaltwasser Vorteile: ideal für die Druckluftverteilung in Hallen, Gebäuden, usw. zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 Weitere Eigenschaften: Gewinde G 1/2" Durchmesser (mm) 15 Gewicht 15 g / Stk.

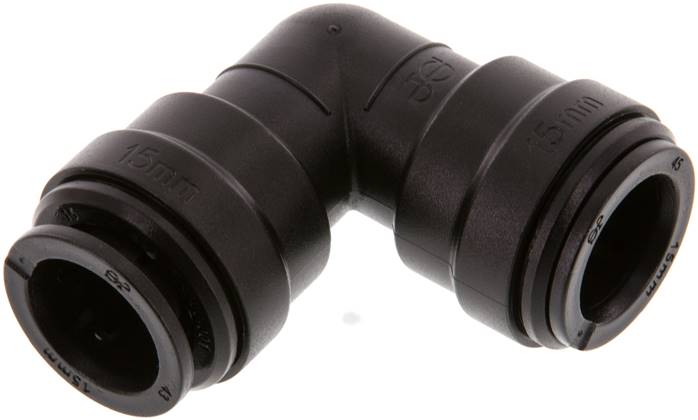

Winkel-Steckanschluss 15mm, IQS-Big
Werkstoffe: Körper: POM Dichtung: NBR Temperaturbereich: -20°C bis +70°C Betriebsdruck: -0,95 bis 10 bar (70°C: max. 7 bar) Medien: geölte und ungeölte Druckluft, neutrale Gase, Kaltwasser Vorteile: ideal für die Druckluftverteilung in Hallen, Gebäuden, usw. zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 Weitere Eigenschaften: Durchmesser (mm) 15 Gewicht 22 g / Stk.

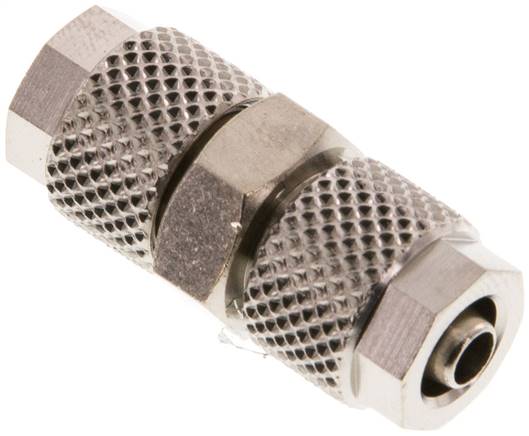

Gerade Verschraubung 6x4mm-6x4mm, Messing vernickelt
Typ Messing vernickeltBetriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / SchlauchesTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Schlauchnippel demontierbarWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch 1 Ø außen x innen (mm)6x4Schlauch 2 Ø außen x innen (mm)6x4Gewicht20 g / Stk.

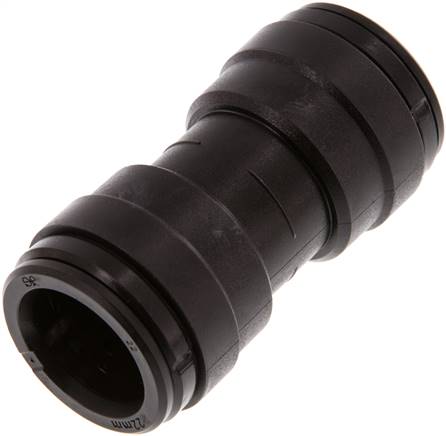

Gerader Steckanschluss 22mm-22mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)22D1 (mm)22Gewicht37 g / Stk.

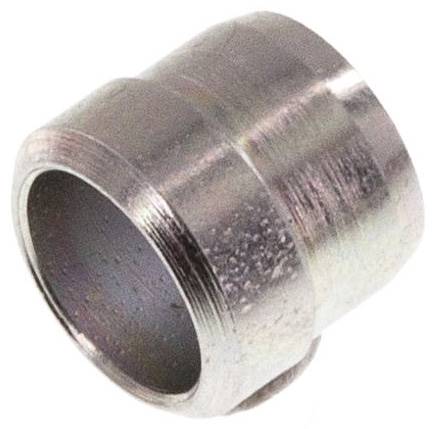

Schneidring Stahl verzinkt 6 LL (M10x1)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen6 LL (M10x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht0.8 g / Stk.

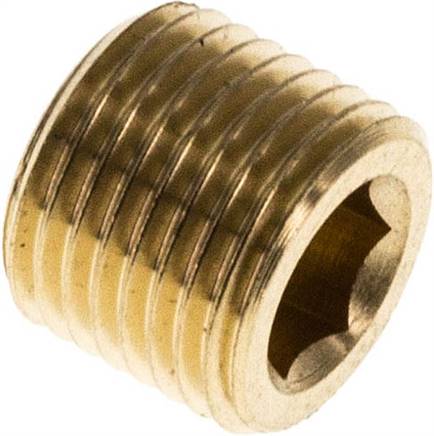

Verschlussstopfen Innenskt. G 1/8", Messing Typ VS 18 MS OB
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeG 1/8"PN (bar)16Gewicht3.5 g / Stk.

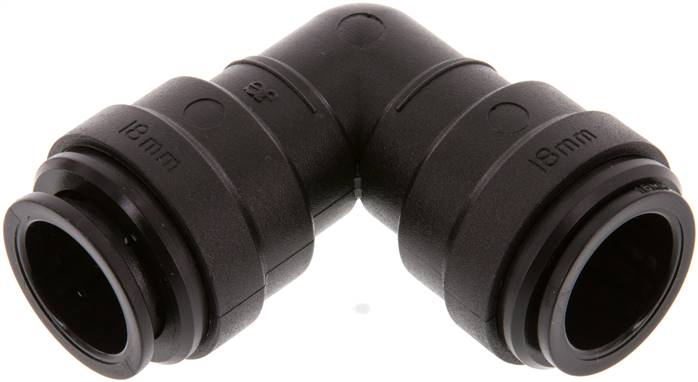

Winkel-Steckanschluss 18mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)18Gewicht33 g / Stk.

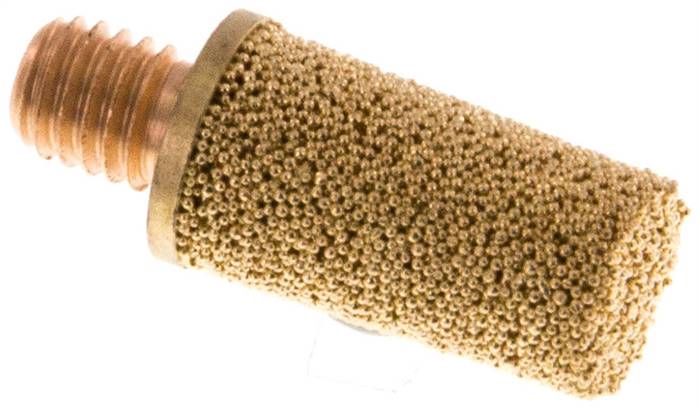

Schalldämpfer M 5, Sinterbronze
*Gewinde verkupfert, Körper ohne SchlitzWeitere Eigenschaften:GewindeM 5D (mm)8,5L (mm)15Gewicht4.5 g / Stk.

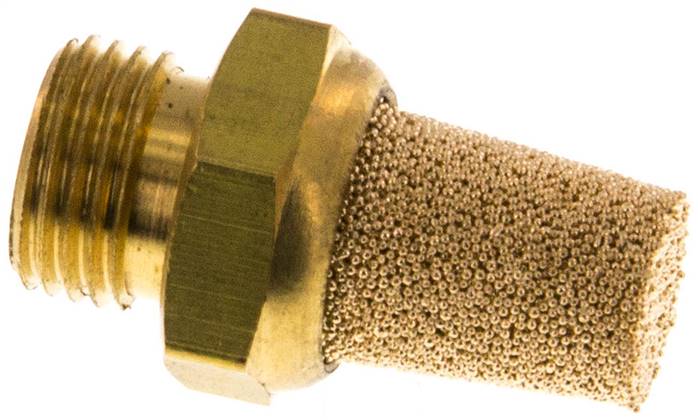

Schalldämpfer G 1/8", Sinterbronze, Messinggewinde
SD18MS Schalldämpfer G 1/8", Sinterbronze, MessinggewindeWeitere Eigenschaften:GewindeG 1/8"SW (mm)13L (mm)18Gewicht8.2 g / Stk.

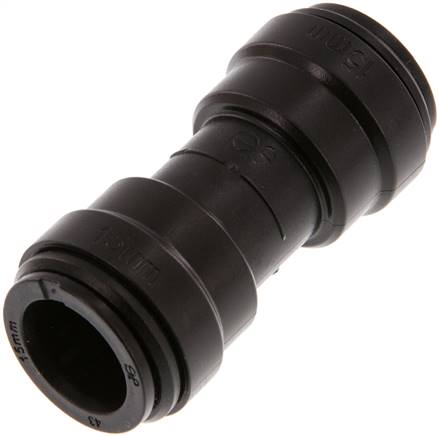

Gerader Steckanschluss 15mm-15mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)15D1 (mm)15Gewicht18 g / Stk.

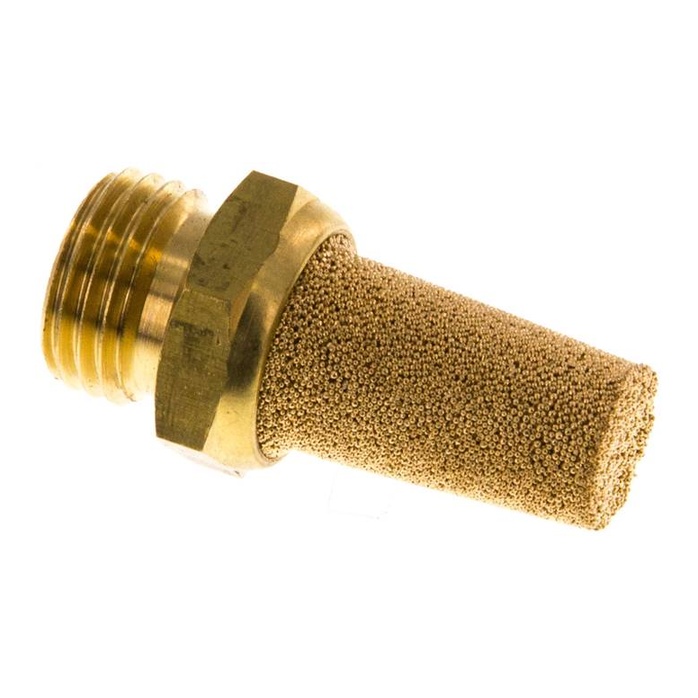

Schalldämpfer G 1/4", Sinterbronze, Messinggewinde
SD14MS Schalldämpfer G 1/4", Sinterbronze, MessinggewindeWeitere Eigenschaften:GewindeG 1/4"SW (mm)16L (mm)25Gewicht15 g / Stk.

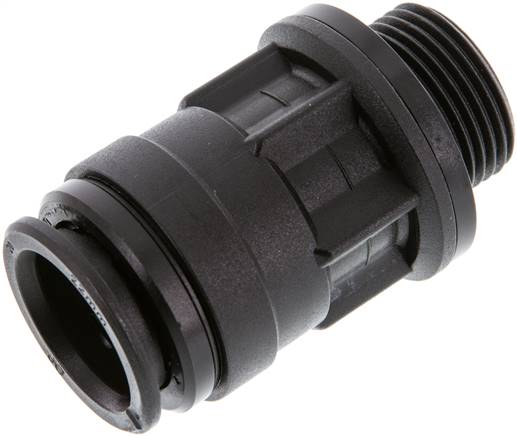

Gerader Steckanschluss G 3/4"-22mm, IQS-Big
Werkstoffe: Körper: POM, Dichtung: NBR Temperaturbereich: -20°C bis +70°C Betriebsdruck: -0,95 bis 10 bar (70°C: max. 7 bar) Medien: geölte und ungeölte Druckluft, neutrale Gase, Kaltwasser Vorteile: ideal für die Druckluftverteilung in Hallen, Gebäuden, usw. zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 Weitere Eigenschaften: Gewinde G 3/4" D (mm) 22 Gewicht 39 g / Stk.

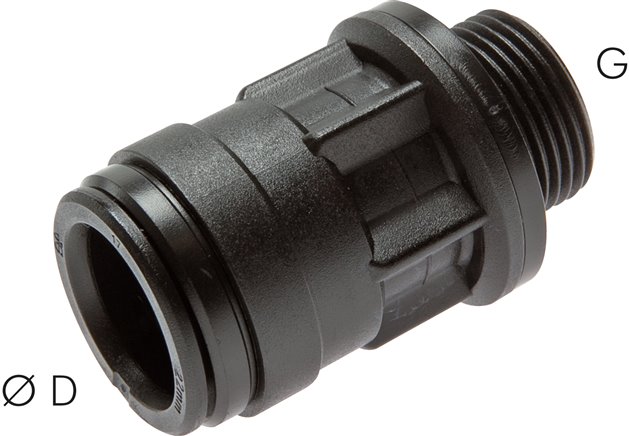

Gerader Steckanschluss G 1/2"-18mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)*2-teilige Bauform, **Gewinde muss mit Dichtband oder anaerobem Dichtstoff eingedichtet werdenWeitere Eigenschaften:GG 1/2"D (mm)18Gewicht25 g / Stk.

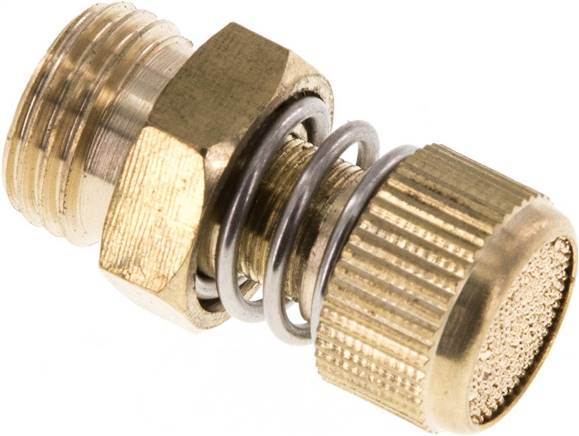

Drosselschalldämpfer G 1/4", Messing, Rändelschraube
Bauart:Kegeldrossel mit Schalldämpfer, Hemmung durch FederkraftAnwendung:Abluftdrosselung nach einem SteuerventilVorteile:•preiswerte Geschwindigkeitsregulierung inkl. SchalldämpfungWeitere Eigenschaften:GewindeG 1/4"SW (mm)15L min. (mm)20L max. (mm)22Gewicht22 g / Stk.

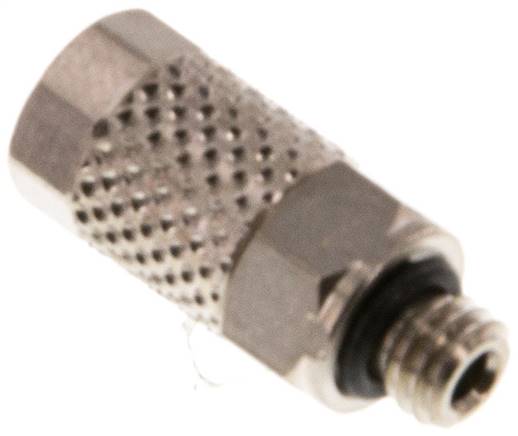

Gerade Verschraubung M 5-5x3mm, Messing vernickelt
Typ Messing vernickelt (NBR- & FKM-Dichtung)Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)Typ AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Gewindekörper in Stahl verzinkt, Überwurfmutter in Aluminium, **keine ElastomerdichtungWeitere Eigenschaften:WerkstoffMessing vernickeltDichtungenNBREinschraubgewindeM 5Schlauch Ø außen x innen (mm)5x3Betriebsdruck (bar)-0,95 bis 20Temperaturbereich (°C)-20 bis +80Gewicht6.2 g / Stk.

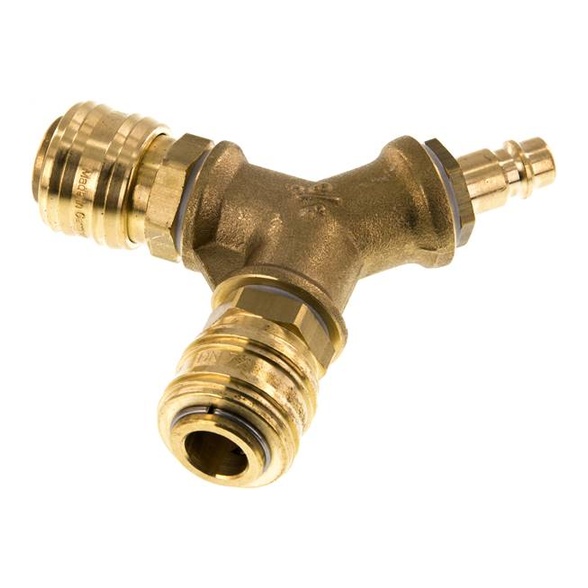

2-fach-Luftweiche mit Schnellkupplungen, Kuppl.-Stecker, 238
Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barWeitere Eigenschaften:Ausführung2-fachEingang EKupplungsstecker NW 7,2Abgang2 x Kupplungsdosen NW 7,2Gewicht260 g / Stk.

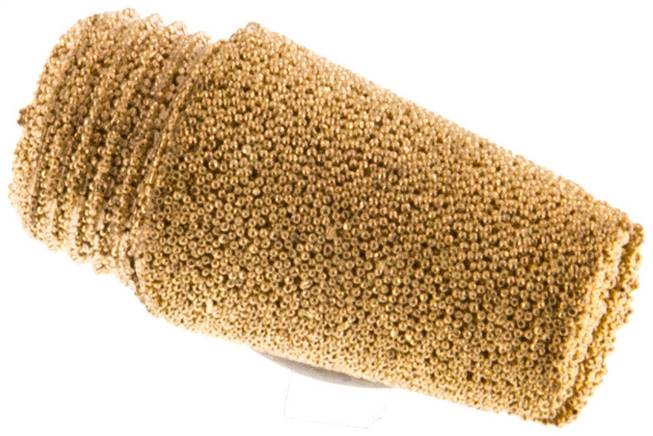

Schalldämpfer G 1/8", Sinterbronze
*Gewinde verkupfert, Körper ohne SchlitzWeitere Eigenschaften:GewindeG 1/8"D (mm)11,0L (mm)16Gewicht6.7 g / Stk.

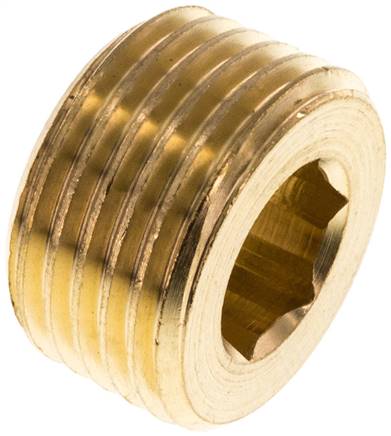

Verschlussstopfen Innenskt. R 1/2", Messing
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeR 1/2"PN (bar)16Gewicht23 g / Stk.

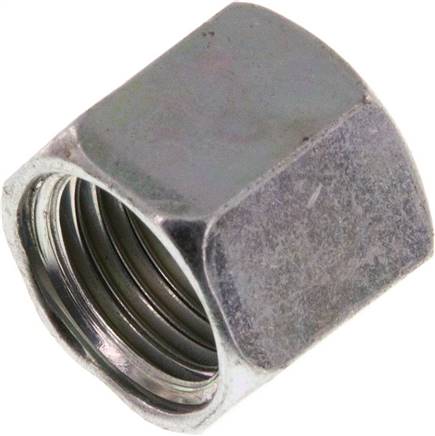

Überwurfmutter f. Schneidringverschr. 8 L (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht15 g / Stk.

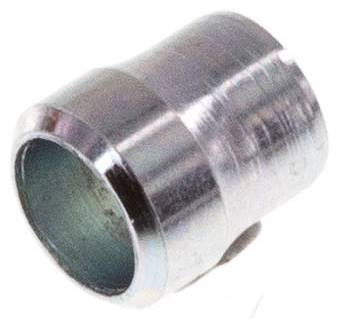

Schneidring Stahl verzinkt 4 LL (M8x1)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen4 LL (M8x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht0.4 g / Stk.
