Manometer MM-W 63-25b G1/4 Messbereich 0-25 bar Gehäuse 63 mm waagrecht DGKE670007
Gehäuse aus hochwertigem ABS Sichtscheibe aus kratzfestem Plexiglas Klasse 1,6; d. h. 1,6% maximale Abweichung bezogen auf den Skalenendwert Skala bar Technische Daten Durchmesser 63 mm Messbereich 0-25 bar Anschluss G1/4
Manometer MM-W 80-16b G1/4 Messbereich 0-16 bar Gehäuse 80 mm waagrecht DGKE670010
Gehäuse aus hochwertigem ABS Sichtscheibe aus kratzfestem Plexiglas Klasse 1,6; d. h. 1,6% maximale Abweichung bezogen auf den Skalenendwert Skala bar Technische Daten Durchmesser 80 mm Messbereich 0-16 bar Anschluss G1/4

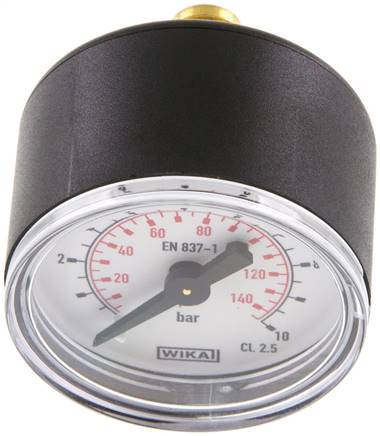

Manometer waagerecht (KU/Ms), 40mm, 0 - 10 bar, G 1/4"
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklarAnschlussgewinde:G 1/4" * (Ø 40: G 1/8"), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 42Hinweis:WIKA Typ 111.12Optional:Gehäuse aus Stahlblech, Klasse 1.6 -ST, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40AnschlussgewindeG 1/4 *Anzeigebereich (bar)0 - 10Skalenteilung (bar)0,5AusführungSondergewindeGewicht70 g / Stk.
Manom.-Reduzierung G 1/2"(AG)-G 1/4"(IG). Messing, 38mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, zöllig-zölligL (mm)38Gewinde außenG 1/2"Gewinde innenG 1/4"PN (bar)250Gewicht95 g / Stk.
Glycerin-Manometer senkrecht (CrNi/Ms),100mm, 0 - 400 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung (1.4404 bei Drücken >= 100 bar), Anschluss: Messing, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/2" *Klasse:1,0Temperaturbereich:-20°C bis +60°CSchutzart:IP 65Hinweis:WIKA Typ 213.53Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 400Skalenteilung (bar)10Gewicht850 g / Stk.
Glycerin-Manometer waagerecht (CrNi/Ms),63mm, 0 - 10bar -Eco-Line
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/4" *, rückseitig zentrischKlasse:1,6Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 65Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 10Skalenteilung (bar)0,5Gewicht200 g / Stk.

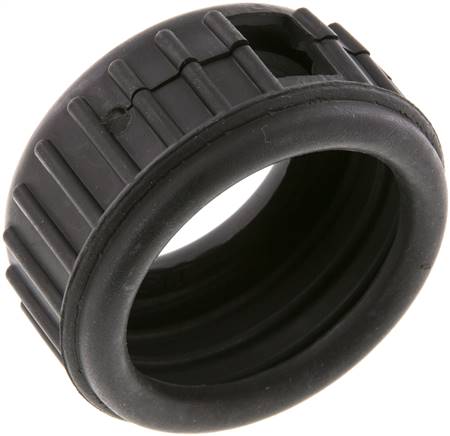

Manometer-Schutzkappe aus Gummi, 63mm, schwarz
Anwendung:Die Schutzkappen dienen als Stoßschutz für Manometer. Sie sind für senkrechte und waagerechte Manometer verwendbar. Für die Montage auf einem senkrechten Manometer ist der Gummischutz seitlich vorgestanzt.Weitere Eigenschaften:Farbeschwarzfür Manometer Ø (mm)63Gewicht46 g / Stk.
Manometer-Schneidringverschr. G 1/2"-12 S (M20x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen12 S (M20x1,5)ManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht130 g / Stk.
Manometer-Stoßminderer G 1/2" , 1.4571
Verwendung:Für die Montage an Druckmessgeräten in Anwendungen, wo starke Pulsationen oder Druckstöße vorkommen (z.B. an Kompressoren, hydraulischen Pressen, Dampfmaschinen, Zerreißmaschinen). Die einstellbare Drossel erlaubt ein Anpassen des Durchgangsquerschnitts auch im eingebauten Zustand. Durch Vorschalten von Stoßminderern wird die Lebensdauer und Ablesbarkeit von Manometern und Druckmessgeräten deutlich erhöht.Werkstoffe:Messing / NBR, 1.4571 / FKM oder Stahl / NBRTemperaturbereich:-10°C bis +120°C*Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1/2 *Gewinde innenG 1/2"PN (bar)400Gewicht200 g / Stk.
Manom.-Reduzierung M 20x1,5(AG)-G 1/2"(IG). 1.4571, 46mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)46Gewinde außenM 20x1,5Gewinde innenG 1/2"PN (bar)400Gewicht120 g / Stk.
Manometer waagerecht (ST/Ms), 40mm, 0 - 10 bar, G 1/8"
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklarAnschlussgewinde:G 1/4" * (Ø 40: G 1/8"), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 42Hinweis:WIKA Typ 111.12Optional:Gehäuse aus Stahlblech, Klasse 1.6 -ST, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40AnschlussgewindeG 1/8"Anzeigebereich (bar)0 - 10Skalenteilung (bar)0,5AusführungGehäuse aus Stahlblech, Klasse 1,6Gewicht70 g / Stk.
Manometer MM-S 40-16b G1/8 Messbereich 0-16 bar Gehäuse 40 mm senkrecht DGKE670029
Gehäuse aus hochwertigem ABS Sichtscheibe aus kratzfestem Plexiglas bei Ø 50 und 63 mm Stahlgehäuse und Glasschichtscheibe bei 40 und 100 mm Ø Klasse 1,6; d. h. 1,6% maximale Abweichung bezogen auf den Skalenendwert Technische Daten Durchmesser 40 mm Messbereich 0-16 bar Anschluss G1/8
Glycerin-Manometer senkrecht (CrNi/Ms), 63mm, 0 - 6 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung (Drücke > 400 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklarAnschlussgewinde:G 1/4" *Klasse:1,6Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 65Hinweis:WIKA Typ 213.53Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 6AnschlussgewindeG 1/4 *Skalenteilung (bar)0,2Gewicht210 g / Stk.
Manometer MM-S 40-10b G1/8 Messbereich 0-10 bar Gehäuse 40 mm senkrecht DGKG012060
Gehäuse aus hochwertigem ABS Sichtscheibe aus kratzfestem Plexiglas bei Ø 50 und 63 mm Stahlgehäuse und Glasschichtscheibe bei 40 und 100 mm Ø Klasse 1,6; d. h. 1,6% maximale Abweichung bezogen auf den Skalenendwert Technische Daten Durchmesser 40 mm Messbereich 0-10 bar Anschluss 1/8"
Manometer senkrecht (KU/Ms), 63mm, 0 bis 4 bar, G 1/4"
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklarAnschlussgewinde:G 1/4" * (Ø 40: G 1/8")Klasse:2,5Temperaturbereich:-20°C bis +60°CSchutzart:IP 42Zifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI*mit Zentrierzapfen für ProfildichtringHinweis:WIKA Typ 111.10Optional:Gehäuse aus Stahlblech, Klasse 1.6 -ST, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 MesspunktenWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (bar)0 bis 4AnschlussgewindeG 1/4 *Skalenteilung (bar)0,2AusführungStandardGewicht90 g / Stk.
Manometer senkrecht, 100mm, 0 - 0,6 bar
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklar (Ø 160: Gehäuse: Stahl schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Instrumentenflachglas)Anschlussgewinde:G 1/2" *Klasse:2,5 (Ø 160: 1,6)Temperaturbereich:-20°C bis +60°CSchutzart:IP 42Hinweis:WIKA Typ 111.10Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)100Anzeigebereich (bar)0 - 0,6Skalenteilung (bar)0,01Genauigkeitsklasse2,5Ausführungmit rotem MarkierungszeigerGewicht220 g / Stk.

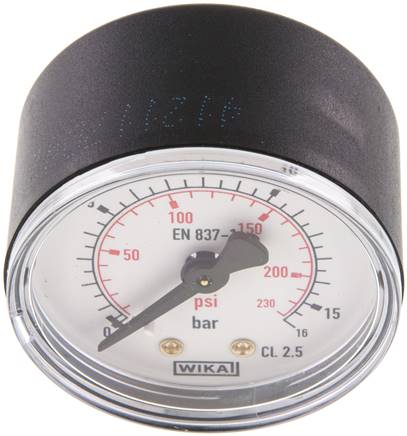

Manometer waagerecht (ST/Ms), 50mm, 0 - 16 bar, G 1/4"
Werkstoffe:Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklarAnschlussgewinde:G 1/4" * (Ø 40: G 1/8"), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 42Hinweis:WIKA Typ 111.12Optional:Gehäuse aus Stahlblech, Klasse 1.6 -ST, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)50AnschlussgewindeG 1/4 *Anzeigebereich (bar)0 - 16Skalenteilung (bar)0,5AusführungGehäuse aus Stahlblech, Klasse 1,6Gewicht100 g / Stk.
Manometer MM-S 100-10b G1/2 Messbereich 0-10 bar Gehäuse 100 mm senkrecht DGKE670103
Gehäuse aus hochwertigem ABS Sichtscheibe aus kratzfestem Plexiglas bei Ø 50 und 63 mm Stahlgehäuse und Glasschichtscheibe bei 40 und 100 mm Ø Klasse 1,6; d. h. 1,6% maximale Abweichung bezogen auf den Skalenendwert Technische Daten Durchmesser 100 mm Messbereich 0-10 bar Anschluss G1/2
Manometer MM-S 100-25b G1/2 Messbereich 0-25 bar Gehäuse 100 mm senkrecht für Behälter DGKE670101
Gehäuse aus Stahl Sichtscheibe aus kratzfestem Plexiglas Klasse 1,6; d. h. 1,6% maximale Abweichung bezogen auf den Skalenendwert Rote Markierung verstellbar Technische Daten Durchmesser 100 mm Messbereich 0-25 bar Anschluss G1/2
Manometer MM-S 50-10b G1/4 Messbereich 0-10 bar Gehäuse 50 mm senkrecht DGKE670031
Gehäuse aus hochwertigem ABS Sichtscheibe aus kratzfestem Plexiglas bei Ø 50 und 63 mm Stahlgehäuse und Glasschichtscheibe bei 40 und 100 mm Ø Klasse 1,6; d. h. 1,6% maximale Abweichung bezogen auf den Skalenendwert Technische Daten Durchmesser 50 mm Messbereich 0-10 bar Anschluss G1/4
Manometer MM-W 40-6b G1/8 Messbereich 0-6 bar Gehäuse 40 mm waagrecht DGKE670040
Gehäuse aus hochwertigem ABS Sichtscheibe aus kratzfestem Plexiglas Klasse 1,6; d. h. 1,6% maximale Abweichung bezogen auf den Skalenendwert Skala bar Technische Daten Durchmesser 40 mm Messbereich 0-6 bar Anschluss G1/8
Manometer senkrecht 100mm, 0 - 10 mbar, G 1/2"
Werkstoffe:Gehäuse: 1.4301, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: InstrumentenflachglasAnschlussgewinde:G 1/2" *** (Ø 63: G 1/4" ***)Klasse:1,6Temperaturbereich:Umgebung: -20°C bis +60°C, Messstoff: -20°C bis +80°CNullpunktkorrektur:frontseitigSchutzart:IP 54Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*5-fach überdrucksicher, **nicht überdrucksicher, ***mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)100Anzeigebereich (mbar)0 - 10AnschlussgewindeG 1/2 ***Skalenteilung (mbar)0,2Überdrucksicher (mbar)-10 bis 10Gewicht550 g / Stk.
Schutzrohr f. Maschinenthermometer, 160mm, 1.4571
TR16012SIES Schutzrohr f. Maschinenthermometer, 160mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571PN (bar)max. 35passend für Tauchschaftlänge (mm)160U (mm)142L (mm)170Gewicht170 g / Stk.
Manometer senkrecht (CrNi/Ms), 100mm, 0 - 400 bar, mit rückstellbarem Schleppzeiger
Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung (1.4404 bei Drücken >= 100 bar), Anschluss: Messing, Sichtscheibe: InstrumentenflachglasAnschlussgewinde:G 1/2" *Klasse:1,0Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +80°CSchutzart:IP 54Hinweis:WIKA Typ 212.20Optional:mit rückstellbarem Schleppzeiger -SZ, ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 400Skalenteilung (bar)10Ausführungmit rückstellbarem SchleppzeigerGewicht700 g / Stk.
