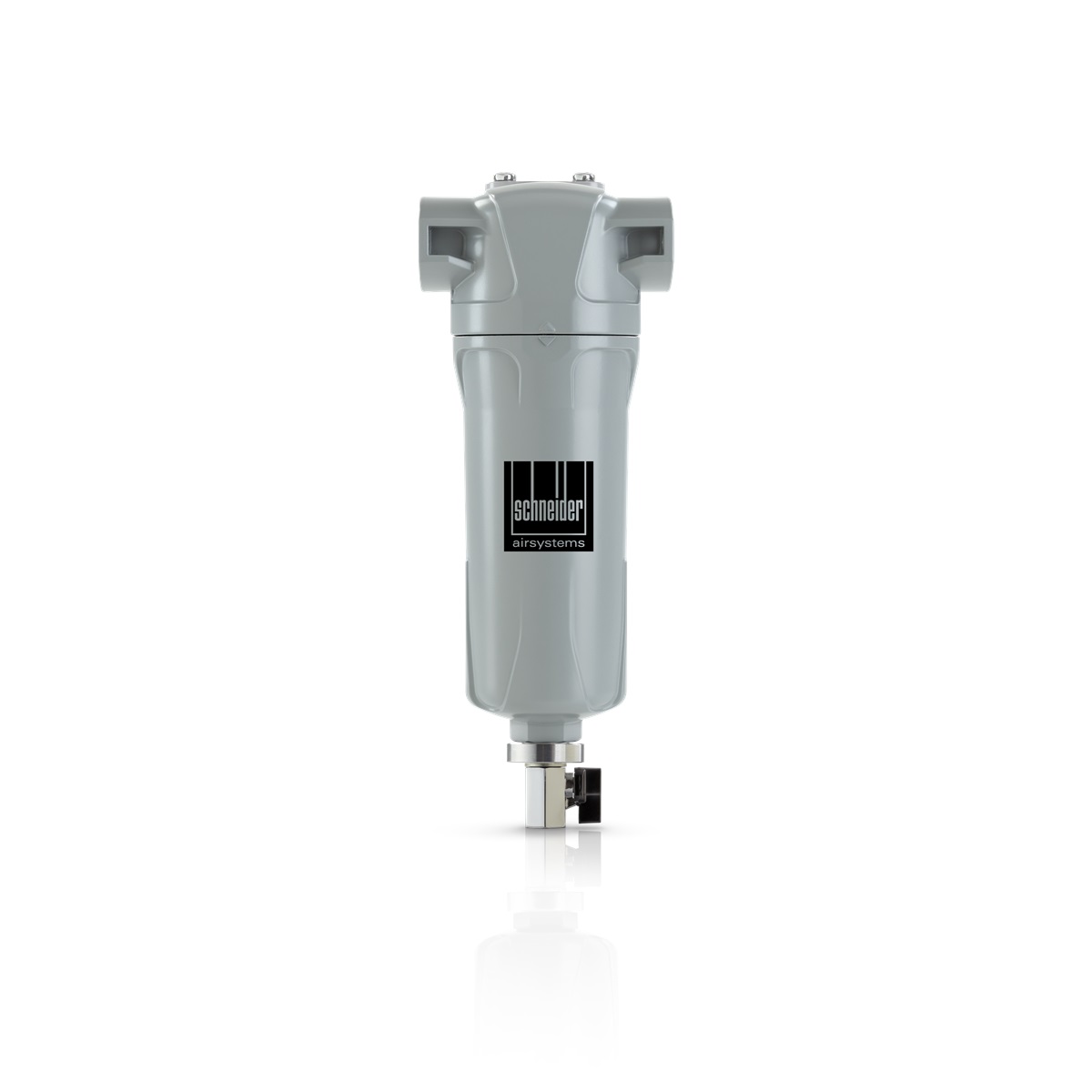

Schneider Industrie- Aktivkohlefilter Typ FV 297 (G1)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:
- sich für die unterschiedlichsten professionellen Anwendungen eignet.
- nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert.
- durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten.
- wartungsarm und leicht zugänglich für den Service ist.
Der Aktivkohlefilter FV 297 (G1) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.
Weitere Produktvorteile:
- Standardmäßig mit angebautem Ablaßhahn
- Einfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen)
- Sicherer Gehäuseverschluss mit Markierung für Verriegelung
- Breites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage
Technische Daten FV 297 (G1):
| Durchflussleistung max (l/min) * | 4950 |
| Durchflussleistung max (m3/h) * | 297 |
| Betriebsdruck max (bar) | 16 |
| Druckluft Anschluss (") | G1 |
| Standard Ausstattung | Handablass mit Adapter |
| Gewicht (kg) | 2 |
| Gehäusegröße | F10 |
| Maße (mm) Zeichnung siehe Foto oben | A= 127 B= 32 C= 371 D= 42 E= 80 |
| Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) | - / - / 1 |
* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang C
Bei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizieren
| Minimaler Betriebsdruck (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 |
| Korrekturfaktor | 0,76 | 0,84 | 0,92 | 1 | 1,07 | 1,19 | 1,31 |
Weitere Maße sowie Produktkatalog, siehe Dokumente im Downloadbereich
Technische Änderungen ohne Ankündigung vorbehalten
Den Inhalt der Garantie und alle wesentlichen Angaben, die für die Geltendmachung der Garantie erforderlich sind, können Sie hier einsehen.
| Anschluss: | 1" |
|---|---|
| Ausführung: | Aktivkohlefilter |
| Druck max (bar): | 16 bar |
| Durchfluss (l/min): | 4950 |
| Durchfluss (m3/h): | 297 |
| Produkttyp: | Industriefilter |
