AKTION-SET Schneider Kompressor INT STS 920-10-270 +Kältetrockner+Verbindungsschlauch+Kondensatableiter+Anschluesskabel+Anbausatz
4.748,10 € inkl. MwSt.
Versandkostenfrei
DF Preisgarantie: Wir ziehen mit!
Sparen Sie sich den Vergleich: Sollten Sie einen unserer Artikel bei einem deutschen Wettbewerber (online oder im Ladengeschäft) günstiger entdecken, passen wir unser Angebot an. Sie zahlen bei uns garantiert nur den Mitbewerberpreis.
Um die Preisgarantie in Anspruch zu nehmen, füllen Sie bitte unser Preisgarantie-Formular aus.
Produktinformationen "AKTION-SET Schneider Kompressor INT STS 920-10-270 +Kältetrockner+Verbindungsschlauch+Kondensatableiter+Anschluesskabel+Anbausatz"
Das AKTION-SET besteht aus
- 1x Schneider Kompressor INT STS 920-10-270
- 1x Schneider-Kältetrockner DK 600 SMART
- 1x Verbindungsschlauch VSL 3/4-1300 HD-Schlauch
- 1x Schneider Kondensatableiter - KAL - Ecomat CDE 1
- 1x Anschlusskabel 230V, Länge 1,5m, 3x1,5mm2 mit Kabelschuh
- 1x Doppelnippel trennbar R 3/8"-R 3/8", Messing
- 1x Reduziernippel G 1/2"(AG)-G 3/8"(IG), Messing

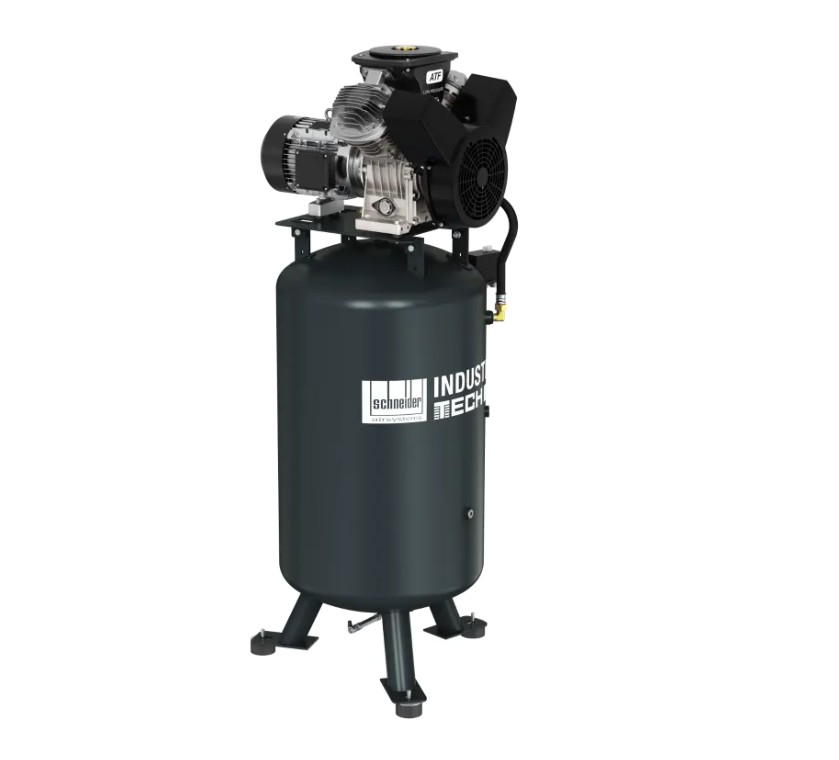

Schneider Kompressor INT STS 920-10-270
Bei der Entwicklung der Schneider INDUSTRIAL TECH Baureihe wurde größten Wert auf maximale Effizienz und minimale Stillstandzeiten gelegt. Die neu entwickelte Technologie ermöglicht jetzt 100% Einschaltdauer und somit konstante Druckluft, wann immer Sie sie brauchen.
Der Schneider Kompressor INT STS 920-10-270 ist speziell für industrielle Anwendungen entwickelt, die leistungsstarke und zuverlässige Druckluft benötigen
Produktvorteile:
- Hält extremen Bedingungen und hohem Arbeitsdruck dauerhaft stand
- Einfache Wartung durch leicht zugängliche Teile
- Optional nachrüstbar: Ölstandschalter, gesteuertes Entlastungsventil
- 15 Jahre Garantie auf Behälter gegen Durchrostung
- Mit Gummiunterlagen für sicheren Stand
Technische Daten INT STS 1150-10-270:
| Verdichtungsart | ölgeschmiert, 2 Zylinder, 1-stufig |
| Antriebsart | Direkt |
| Ansaugleistung (l/min) * | 918 |
| Lieferleistung (l/min) * | 492 |
| Druck (bar) | 10 |
| Nennleistung (kW) | 4,0 |
| Spannung (V / Hz / Ph) | 400 / 50 / 3 |
| Anlauf | Stern-Dreieck (Y/D) |
| Druckluftbehälter | 270 Liter stehend, lackiert, CE |
| Schallpegel dB(A) ** | 79 |
| L x B x H (mm) | 698 x 711 x 1843 |
| Druckluftanschluss | 3/4" |
| Gewicht (kg) | 149 |
* Referenzdaten gemessen bei 7 bar(ü) / 20°C nach ISO 1217 ed. 4 2009, Anhang C
** Geräuschpegel gemäß DIN 45635 T13, 4 m Abstand
Technische Änderungen ohne Ankündigung vorbehalten
-----------------------------------------------------------------------------------------------------------------------------------------------------

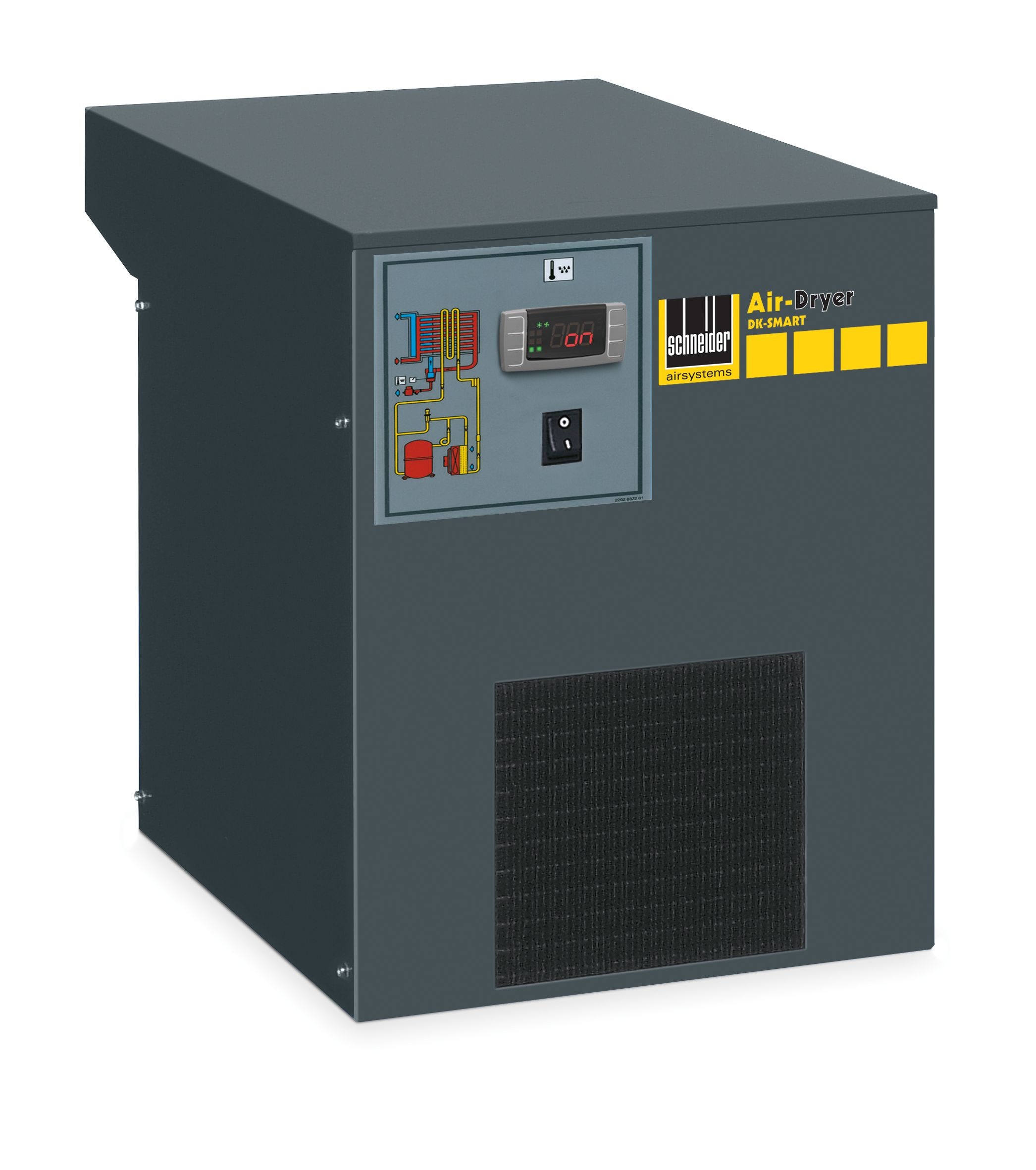

Schneider Druckuft-Kältetrockner SMART
Optimale Luftqualität
Die Schneider Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft,
verlängern die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio
Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min repräsentieren diese Schneider Kältetrockner den idealen Trockner.
Betriebssicherheit
Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente Schneider Kältetrockner DK 350 SMART - DK 1825 SMART
- Idealer Schutz der DL-Leitung vor Korrosion
- Platzsparende Inst.
- Beste Betriebssicherheit von Produktionsanlagen
- Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
- Einfache Steuerung
- Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
- Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
- Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
| Volumenstrom bei Drucktaupunkt +3°C bei 7 bar | 600 l/min |
| Druckverlust | 0,25 bar |
| Gewicht | 19 kg |
| Abmessungen (BxTxH) | 350x493x450 mm |
| Luftabgang | G 3/4"a |
| Leistungsaufnahme | 0,16 kW |
| Kältemittel | R513A |
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
| p1 [bar] | 3 | 4 | 5 | 6 | 7 | 8 |
| (f1) | 0,75 | 0,85 | 0,90 | 0,95 | 1,00 | 1,04 |
| 9 | 10 | 11 | 12 | 14 | 16 |
| 1,07 | 1,10 | 1,12 | 1,14 | 1,18 | 1,20 |
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
| t1 [°C] | 30 | 35 | 40 | 45 | 50 |
| (f2) | 1,25 | 1,00 | 0,85 | 0,75 | 0,60 |
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
| tc [°C] | 25 | 30 | 35 | 40 | 45 |
| (f3) | 1,00 | 0,96 | 0,92 | 0,88 | 0,80 |
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
| tdp [°C] | 3 | 5 | 7 | 9 |
| (f4) | 1,00 | 1,2 | 1,35 | 1,45 |
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
| p1 [bar] | 1 | 2 | 3 | 4 | 5 | 6 |
| (f) | 0,138 | 0,53 | 0,65 | 0,76 | 0,84 | 0,92 |
| 7 | 8 | 9 | 10 | 12 | 16 |
| 1,00 | 1,07 | 1,13 | 1,19 | 1,31 | 2,31 |
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
| Betriebsdruck | 35 °C | 40 °C | 45 °C | 50°C |
| 5 bar | 0,75 | 0,64 | 0,61 | 0,59 |
| 6 bar | 0,89 | 0,78 | 0,73 | 0,67 |
| 7 bar | 1,00 | 0,91 | 0,82 | 0,79 |
| 8 bar | 1,08 | 1,00 | 0,94 | 0,86 |
| 9 bar | 1,26 | 1,08 | 1,03 | 0,99 |
| 10 bar | 1,31 | 1,16 | 1,07 | 1,03 |
| 11 bar | 1,36 | 1,24 | 1,10 | 1,07 |
| 12 bar | 1,49 | 1,36 | 1,23 | 1,18 |
| 13 bar | 1,62 | 1,47 | 1,35 | 1,29 |
| 14 bar | 1,71 | 1,57 | 1,46 | 1,38 |
| 15 bar | 1,79 | 1,67 | 1,57 | 1,46 |
| 16 bar | 1,90 | 1,77 | 1,66 | 1,55 |
-----------------------------------------------------------------------------------------------------------------------------------------------------
Verbindungsschlauch
- Elastische Ausführung
- Bis 16 bar Druck
- Einsetzbar in Verbindung mit Kompressoren-Behältern
- Mit zwei Verschraubungen mit Außengewinde
Technische Daten
| für Behälter | 270, 300 l |
| Länge | 1300 mm |
-----------------------------------------------------------------------------------------------------------------------------------------------------
Kondensatableiter der Baureihe CSED
Die qualitativ hochwertigen Kondensatableiter der Baureihe CSED, entfernen zuverlässig und effizient Feuchtigkeit aus Ihrem Druckluftsystem. Die sensorgesteuerten elektronischen Kondensatableiter arbeiten verlustfrei und lassen Kondensat nur bei Bedarf ab, ohne dass gleichzeitig Druckluft entweicht.
Kondensat in der Druckluft ist nicht nur schädlich für pneumatische Komoponenten und Werkzeuge, sondern verursacht auch Korrosion in den Rohrleitungen. Mit der Verwendung dieser zuverlässigen Kondensatableiter schützen sie ihre Druckluftinstallation und sparen auch noch Energie.
Produktvorteile CSED 0222C:
- Automatisch gesteuerter Kondensatablass, kein Druckluftverlust
- Potentialfreier Kontakt zum Auslösen eines Alarms bei Störungen (für Stecker M12, 4-polig, nicht im Lieferumfang enthalten)
- Prüftaste zum manuellen Ablassen
- Einfache mechanische und elektrische Anschlüsse
Technische Daten CSED 0222C:
| Betriebsdruck (bar) | 0,2 - 16 |
| Für Kompressorleistung * (m3/h) | 378 |
| Für Kompressorleistung * (l/min) | 6300 |
| Für Kältetrocknerleistung ** (m3/h) | 756 |
| Für Kältetrocknerleistung ** (l/min) | 12600 |
| Temperaturbereich (°C) | 1 - 60 |
| Elektrischer Anschluss (V / Hz) | 230 / 50 AC |
| Druckluftanschluss oben | 1/2" ig, drehbar |
| Kondensatablass (mm) | für Schlauch ID 10 bis 12mm |
| L x B x H (mm) | 160 x 69 x 107 |
| Gewicht (kg) | 0,5 |
* Druckluftleistung wenn nach Kompressor montiert ohne Vorabscheidung
** passend zu Kältetrocknerleistung mit Vorabscheidung
Für die einwandfreie Funktion des Kondensatableiters, beachten sie bitte die Installationsanleitung im Download-Bereich.
Speziell zu beachten: Bei Anschluss unter einem Behälter muss eine freie Höhe von 120mm zur Verfügung stehen, damit ein korrekter Direktanschluss oben möglich ist. Andernfalls muss eine Entlastungsleitung vorgesehen werden. Wir empfehlen dazu unser fertig konfektioniertes Anschlusskit (siehe unter passendes Zubehör)
Technische Änderungen ohne Ankündigung vorbehalten.
-----------------------------------------------------------------------------------------------------------------------------------------------------
Doppelnippel trennbar R 3/8"-R 3/8", Messing
Achtung: Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.
Eigenschaften:
| Werkstoff | Messing |
| Gewinde | R 3/8" |
| Gewinde-1 | R 3/8" |
| PN (bar) | 16 |
| Gewicht | 55 g / Stk. |
-----------------------------------------------------------------------------------------------------------------------------------------------------
Reduziernippel G 1/2"(AG)-G 3/8"(IG), Messing
Eigenschaften:
| Werkstoff | Messing |
| Gewinde außen | G 1/2" |
| Gewinde innen | G 3/8" |
| PN (bar) | 16 |
| L (mm) | 6 |
| SW (mm) | 24 |
| Gewicht | 24 g / Stk. |
Den Inhalt der Garantie und alle wesentlichen Angaben, die für die Geltendmachung der Garantie erforderlich sind, können Sie hier einsehen.
| Ansaugleistung Wert (l/min): | 918 |
|---|---|
| Antriebsart: | Direkt |
| Behälterausführung: | stehend |
| Behältervolumen (l): | 270 |
| Eff. Liefermenge Wert (l/min): | 492 |
| Leistung (PS): | 5,5 |
| Schallgedämmt: | Nein |
| Spannung (V): | 400 V |
| Startart: | Direktanlauf (DOL) |
| Verdichtungsart: | 1-stufig |
| Ölfrei: | Nein |
| Leistung (kW): | 4,0 |
