Schneider airsystems - Wartungsgeräte
Filter
–

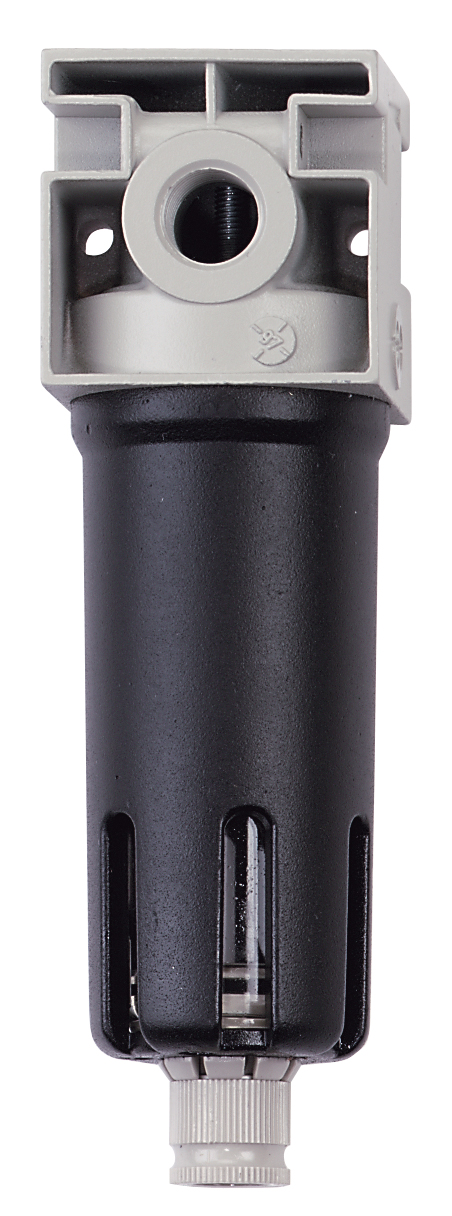

Maximale Abscheidung von Schmutzpartikeln und Kondensat durch zentrifugale Beschleunigung der Druckluft
Zweistufig mechanisch wirkender Filter mit 20 µm
Als Reinigungsstufe vor dem Druckminderer
Geringer Druckabfall
Halbautomatische Entwässerung
Technische Daten
Anschlussgewinde
G 1/2"i
Maß A
60 mm
Maß B
180 mm
Maß D
60 mm
Maß E
46 mm
Kond.beh.Volumen
45 cm³
Maß C
60 mm
50+
Stück
Filterregler mit RollmembraneHoher Durchfluss bei geringen DruckverlustenExzellente KondensatabscheidungHalbautomatikablassRMSA: Kondensatentleerung mit manuellem und automatischem Ablass im drucklosen Zustand360° Sichtbehälter Filterdruckregler AnschlussG1/4Regelbereich0-10 barEingangsdruckmax. 13 barFilter50 µm Manometer AnschlussG1/8 rückseitigDurchmesser40 mmDruck0 - 10 bar/145 psiSkaleneinteilung0,5Klasse1,6Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden haben, können Sie es hier direkt online bestellen.
>> Hier geht´s zum Schneider Ersatzteilkatalog
Unser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:
Schneider Kompressoren
Schneider Druckluft-Aufbereitung
Schneider Druckluft-Verteilung
Schneider Druckluft-Werkzeuge
Eigenschaften des Online-Katalogs:
Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter Ersatzteile
Detailansichten mit Zoomfunktion ermöglichen eine optimale Darstellung
Stücklisten mit Einzelpositionen und Preisen für größtmögliche Transparenz
Alle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.
!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!Wir freuen uns auf Ihre Kontaktaufnahme.
Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße
Halbautomatische Entwässerung
Manometeranschluss G 1/8"i
Regelbereich 0-12 bar
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Technische Daten
Anschlussgewinde
G 1"i
Maß A
80 mm
Maß B
332 mm
Maß D
80 mm
Maß E
66 mm
Kond.beh.Volumen
170 cm³
Maß C
80 mm
Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße
Halbautomatische Entwässerung
Manometeranschluss G 1/8"i
Regelbereich 0-12 bar
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Technische Daten
Anschlussgewinde
G 3/4"i
Maß A
80 mm
Maß B
332 mm
Maß D
80 mm
Maß E
66 mm
Kond.beh.Volumen
170 cm³
Maß C
80 mm
Robuste Hochleistungs-Filtereinheit FDM/FF/AF 1/2
Der Filterdruckminderer mit der automatischen Entwässerung über ein Schwimmerventil reduziert den Wartungsaufwand
Höchste Regelgenauigkeit durch arretierbare Feineinstellung
Serienmäßig mit Filterelement 40 µm
Mit Feinstfilter zur Abscheidung von feinsten Öl- und Wasser-Aerosolen und festen Verunreinigungen mit Partikeln bis 0,01 µm
Restölgehalt 0,005 mg/m³
Anschlussmöglichkeit von zwei Druckluft-Werkzeugen durch zweiten Luftabgang ( 1x G 1/4", 1 x G 1/2")
Einfache Entleerung des Schmutzbehälters durch Schnellentlüftungsventil

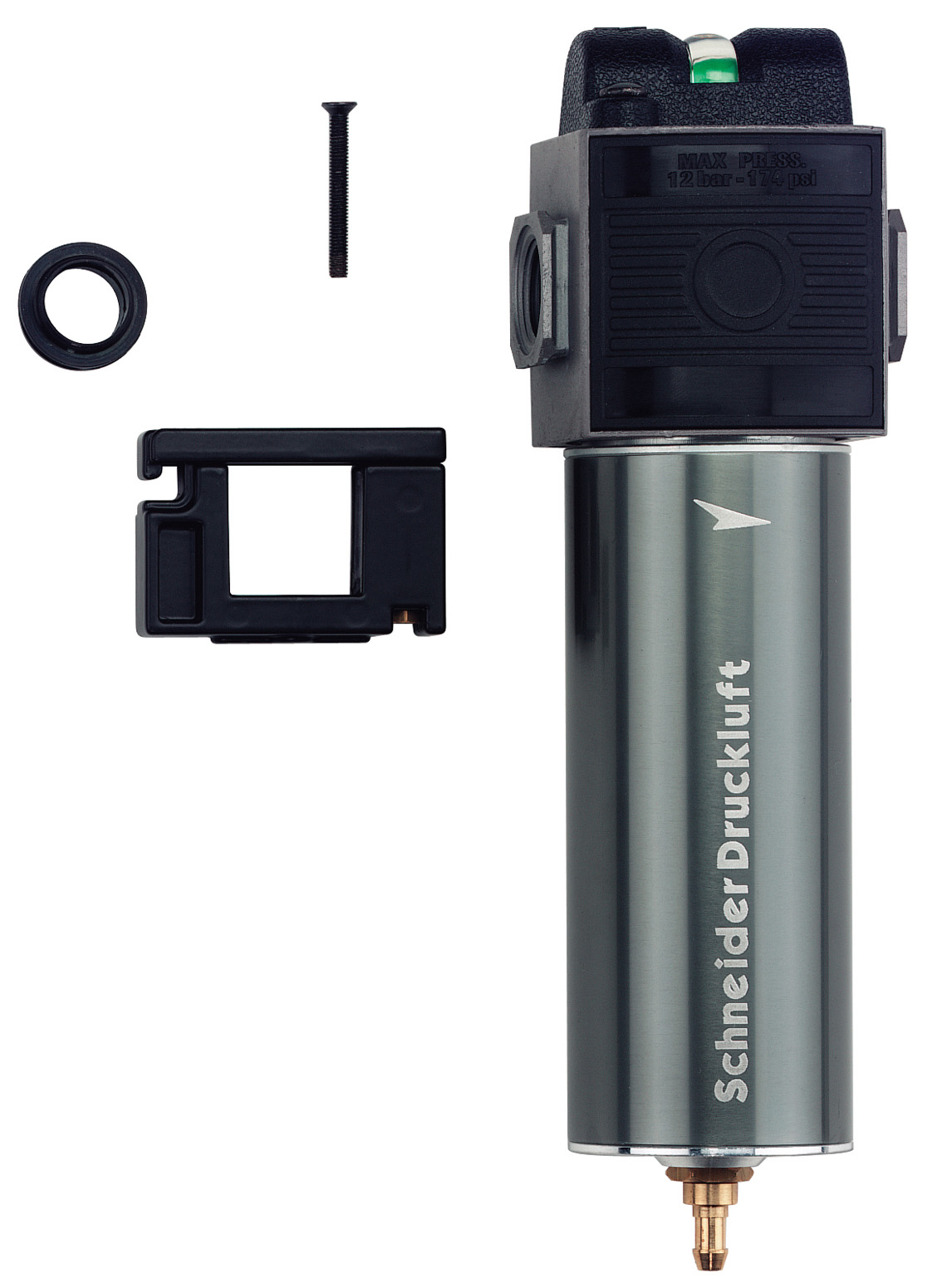

Aktivkohlefilter für optimal aufbereitete Druckluft, speziell für Lackierarbeiten
Zulässiger Temperaturbereich: +5°C bis +40°C
Arbeitsdruck: 1,5 bis 12 bar
Filtereinheit wahlweise mit 2 oder 3 Elementen zur Druckluftaufbereitung
Die Modulbauweise ermöglicht eine schnelle Erweiterung oder Austausch einzelner Filter
Robustes Metallgehäuse
Technische Daten
Lufteingang
G 1/2"
Abmessungen (BxTxH)
264x124x290 mm
Gewicht
3,5 kg

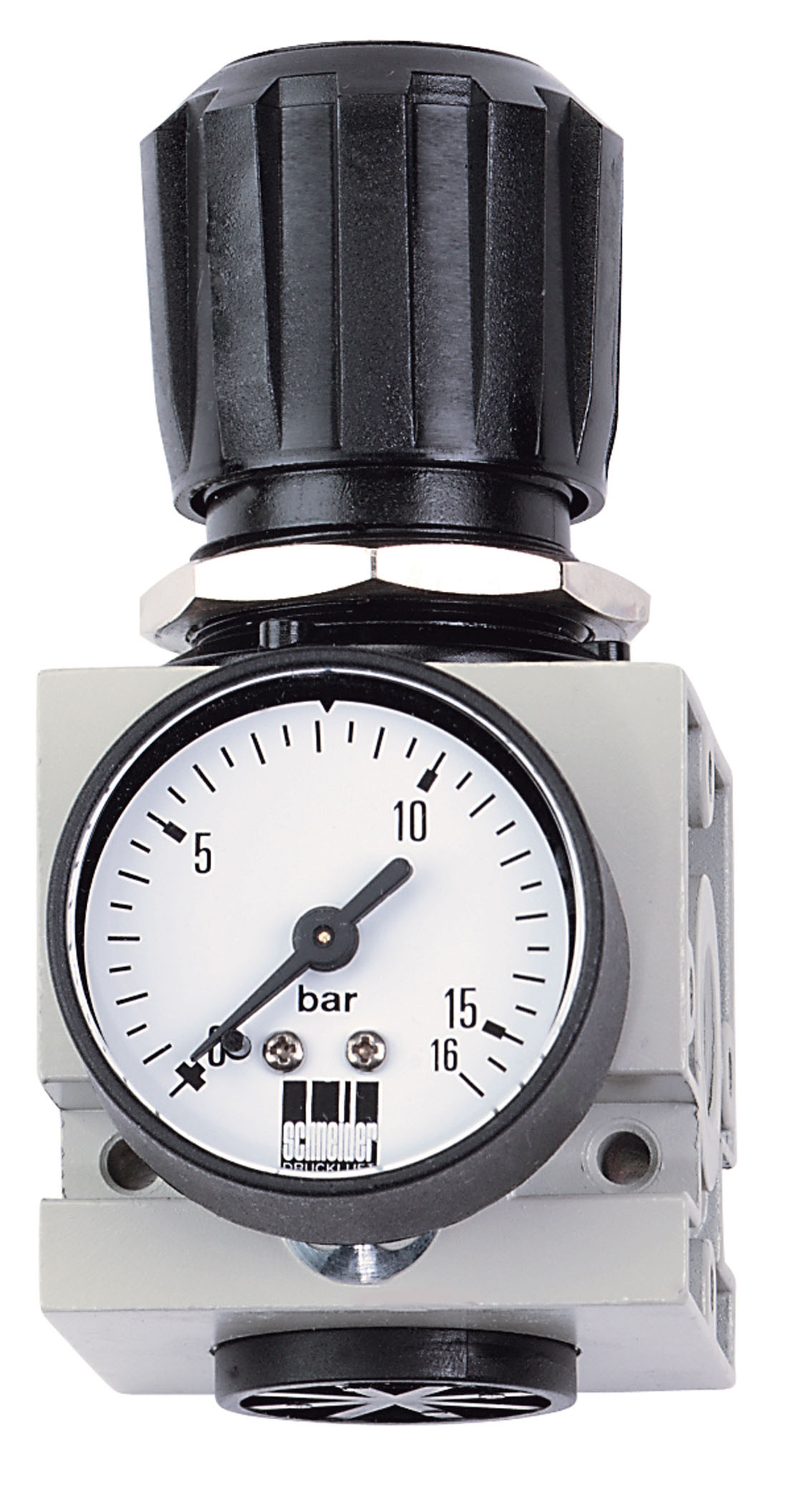

Entlüftungsfunktion für genaues und schnelles Regeln
Hohe Funktionssicherheit durch Druckregulierung mit Kolben
Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert
Einstellknopf arretierbar
Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer
Regelbereich 0-12 bar
Serienmäßig mit Manometer
Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln
Technische Daten
Anschlussgewinde
G 3/4"i
Maß A
80 mm
Maß B
184 mm
Maß D
80 mm
Maß E
66 mm
Anschluss Manometer
G 1/4"i
Maß C
80 mm
Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße
Halbautomatische Entwässerung
Manometeranschluss G 1/8"i
Regelbereich 0-12 bar
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Technische Daten
Anschlussgewinde
G 1/4"i
Maß A
42 mm
Maß B
190 mm
Maß D
42 mm
Maß E
36 mm
Kond.beh.Volumen
10 cm³
Maß C
42 mm
Maximale Abscheidung von Schmutzpartikeln und Kondensat durch zentrifugale Beschleunigung der Druckluft
Zweistufig mechanisch wirkender Filter mit 20 µm
Als Reinigungsstufe vor dem Druckminderer
Geringer Druckabfall
Halbautomatische Entwässerung
Technische Daten
Anschlussgewinde
G 3/4"i
Maß A
80 mm
Maß B
235 mm
Maß D
80 mm
Maß E
66 mm
Kond.beh.Volumen
170 cm³
Maß C
80 mm

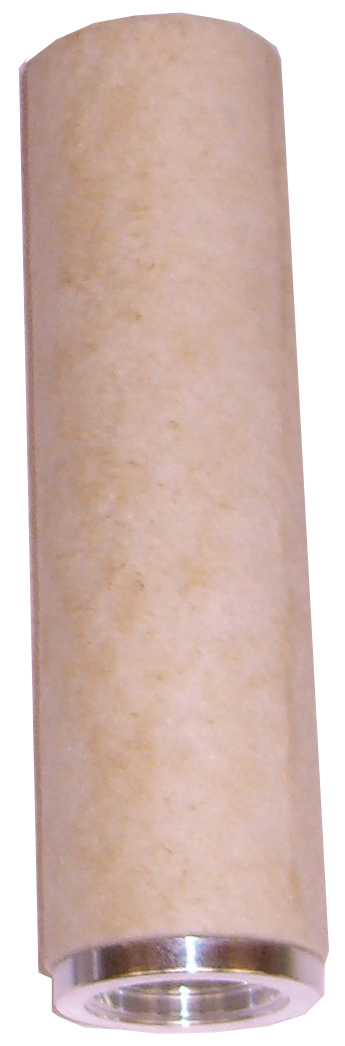

Filterelement 20 µm, komplettFragen zum Artikel?Rufen Sie Herrn Steffen Siefert oder Herrn
Ralf Gruber unter Telefon 07032-7999111 an. Wir freuen uns auf Ihren Anruf.
Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße
Halbautomatische Entwässerung
Manometeranschluss G 1/8"i
Regelbereich 0-12 bar
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden

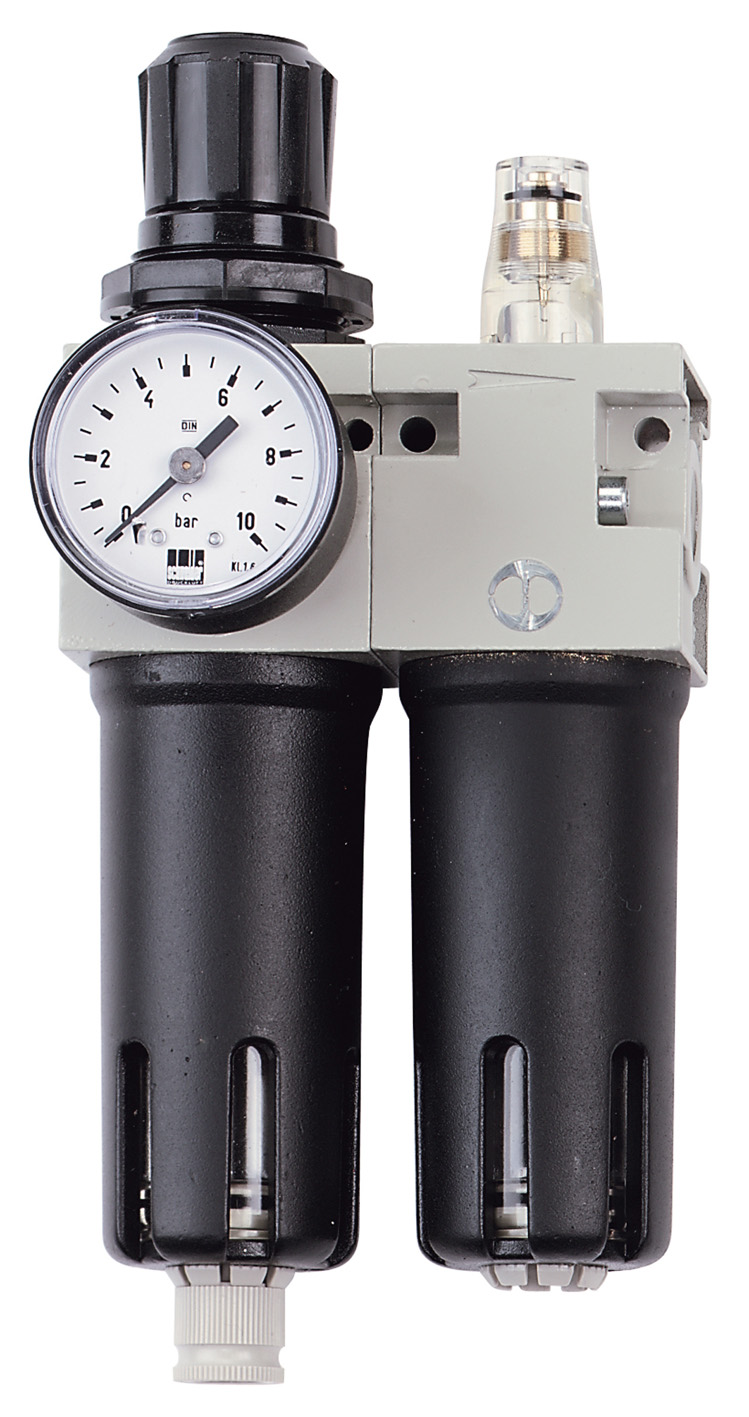

Bestehend aus Filterdruckminderer und Nebelöler
Komplett montiert
Regelbereich 0-12 bar
Halbautomatische Entwässerung
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Die technischen Daten entsprechen denen der Einzelgeräte
Wartungseinheit
Technische Daten
Anschlussgewinde
G 3/8"i
Bestehend aus Filterdruckminderer und Nebelöler
Komplett montiert
Regelbereich 0-12 bar
Halbautomatische Entwässerung
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Die technischen Daten entsprechen denen der Einzelgeräte
Wartungseinheit
Technische Daten
Anschlussgewinde
G 1/2"i
Bestehend aus Filterdruckminderer und Nebelöler
Komplett montiert
Regelbereich 0-12 bar
Halbautomatische Entwässerung
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Die technischen Daten entsprechen denen der Einzelgeräte
Wartungseinheit
Technische Daten
Anschlussgewinde
G 3/4"i
Entlüftungsfunktion für genaues und schnelles Regeln
Hohe Funktionssicherheit durch Druckregulierung mit Kolben
Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert
Einstellknopf arretierbar
Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer
Regelbereich 0-12 bar
Serienmäßig mit Manometer
Zur Montage an Maschinen oder Wänden, integrierbar in Schalttafeln
Technische Daten
Anschlussgewinde
G 1/2"i
Maß A
60 mm
Maß B
130 mm
Maß D
60 mm
Maß E
46 mm
Anschluss Manometer
G 1/8"i
Maß C
60 mm

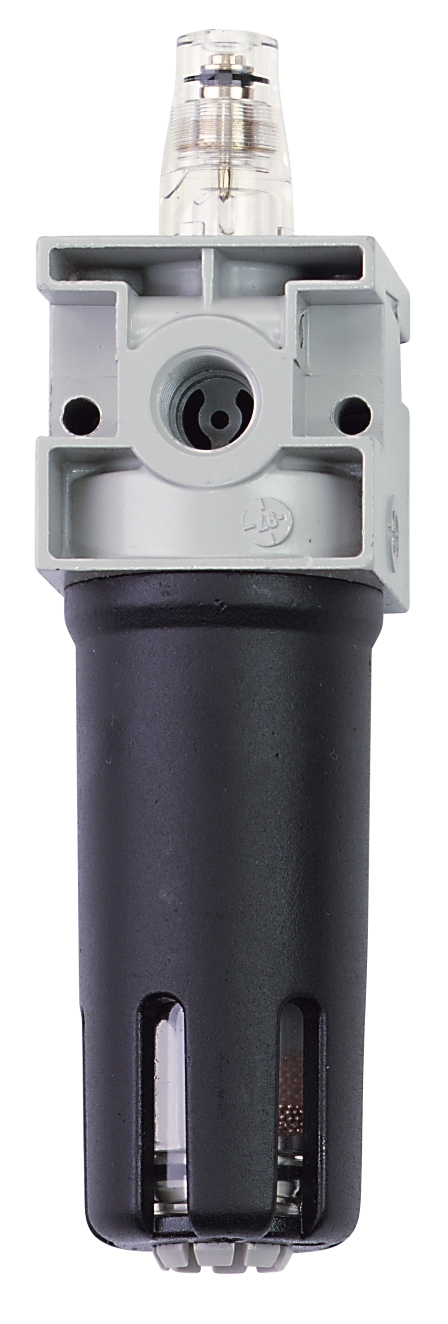

Gleichmäßige Ölzufuhr durch Feinregulierung
Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung
Als Aufbereitungsstufe nach dem Filterdruckminderer
Durch kompakte Baumaße überall integrierbar
Inklusive Anschlussmaterial
Technische Daten
Anschlussgewinde
G 1"i
Maß A
80 mm
Maß B
260 mm
Maß D
80 mm
Maß E
66 mm
Ölbehälter-Volumen
379 cm³
Maß C
80 mm
Gleichmäßige Ölzufuhr durch Feinregulierung
Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung
Als Aufbereitungsstufe nach dem Filterdruckminderer
Durch kompakte Baumaße überall integrierbar
Inklusive Anschlussmaterial
Technische Daten
Anschlussgewinde
G 3/4"i
Maß A
80 mm
Maß B
260 mm
Maß D
80 mm
Maß E
66 mm
Ölbehälter-Volumen
379 cm³
Maß C
80 mm
Gleichmäßige Ölzufuhr durch Feinregulierung
Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung
Als Aufbereitungsstufe nach dem Filterdruckminderer
Durch kompakte Baumaße überall integrierbar
Inklusive Anschlussmaterial
Technische Daten
Anschlussgewinde
G 3/8"i
Maß A
60 mm
Maß B
195 mm
Maß D
60 mm
Maß E
46 mm
Ölbehälter-Volumen
150 cm³
Maß C
60 mm
Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße
Halbautomatische Entwässerung
Manometeranschluss G 1/8"i
Regelbereich 0-12 bar
Serienmäßig mit Manometer und Filterelement 20 µm
Zur Montage an Maschinen oder Wänden
Technische Daten
Anschlussgewinde
G 3/8"i
Maß A
60 mm
Maß B
245 mm
Maß D
60 mm
Maß E
52 mm
Kond.beh.Volumen
45 cm³
Maß C
60 mm
Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im
Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden
haben, können Sie es hier direkt online bestellen.
>> Hier geht es zum Schneider Ersatzteilkatalog
Unser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:Schneider KompressorenSchneider Druckluft-AufbereitungSchneider Druckluft-VerteilungSchneider Druckluft-WerkzeugeEigenschaften des Online-Katalogs:Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter ErsatzteileDetailansichten mit Zoomfunktion ermöglichen eine optimale DarstellungStücklisten mit Einzelpositionen und Preisen für größtmögliche TransparenzAlle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!!
Fax:
07032-95693-29
Mail:
service@druckluft-fachhandel.de
Kontaktformular:
hier gehts zum Kontaktformular
Wir freuen uns auf Ihre Kontaktaufnahme.
Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert
Einstellknopf arretierbar
Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer
Regelbereich 0-12 bar
Serienmäßig mit Manometer
Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln
Entlüftungsfunktion für genaues und schnelles Regeln
Hohe Funktionssicherheit durch Druckregulierung mit Kolben
Technische Daten
Anschlussgewinde
G 1/4"i
Maß A
42 mm
Maß B
94 mm
Maß D
42 mm
Maß E
32 mm
Anschluss Manometer
G 1/8"i
Maß C
42 mm
Gleichmäßige Ölzufuhr durch Feinregulierung
Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung
Als Aufbereitungsstufe nach dem Filterdruckminderer
Durch kompakte Baumaße überall integrierbar
Inklusive Anschlussmaterial
Technische Daten
Anschlussgewinde
G 1/4"i
Maß A
42 mm
Maß B
156 mm
Maß D
42 mm
Maß E
32 mm
Ölbehälter-Volumen
50 cm³
Maß C
42 mm
